Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Устройство защиты от перенапряжений B61-300 FI
l
Документация
-
Данное руководство по эксплуатации
На следующем рисунке показана конструкция устройства за-
щиты от перенапряжений B61-300 FI:
T
yp B61 - 300 FI
OUT
IN
IP 20
m
a
x.
3
0
0
V
A
C
/1
6
A
L1
N
L1
N
4
1
2
3
PE
PE

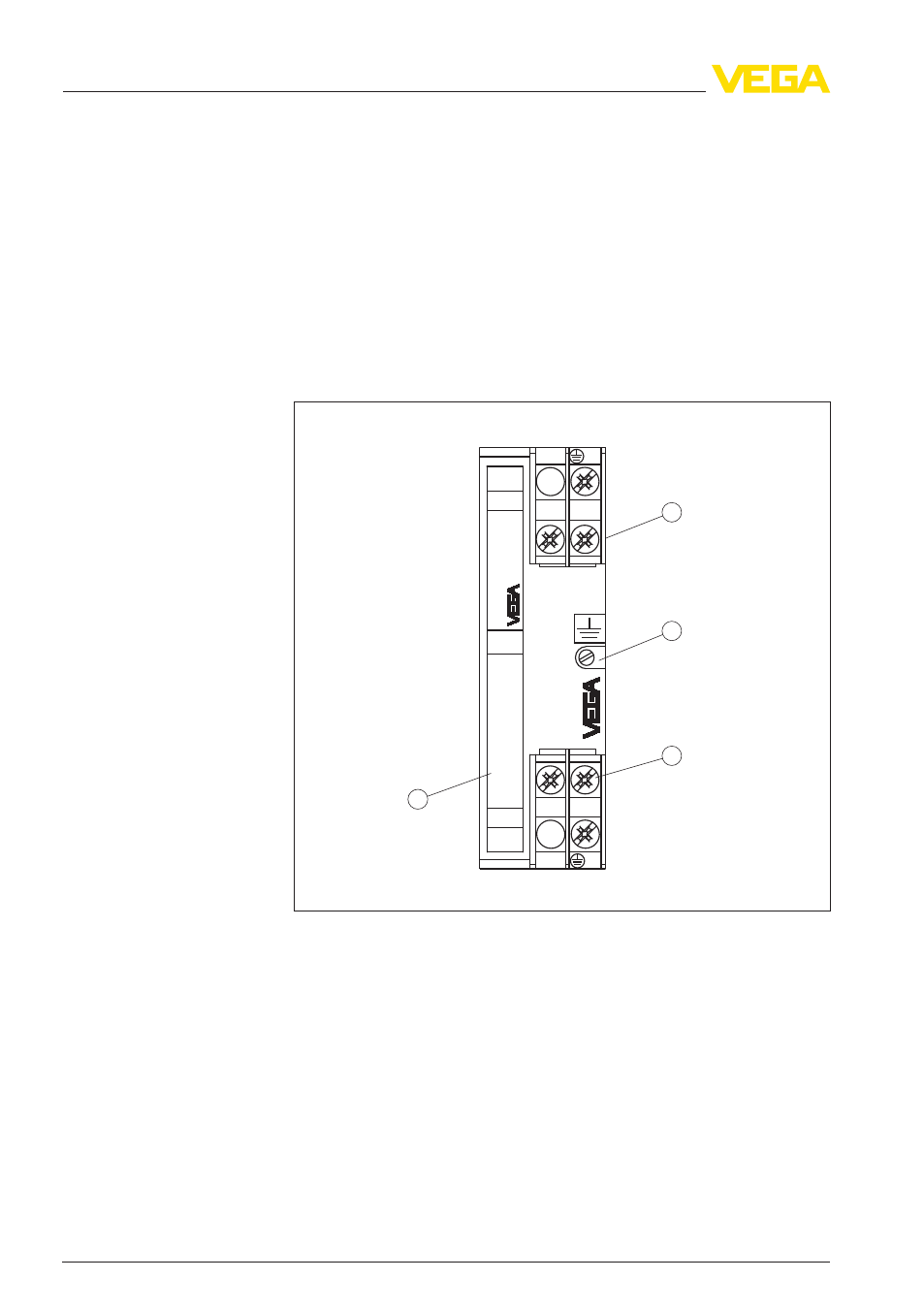

Рис. 1: Конструкция B61-300 FI
1
Соединительные клеммы Out (защищенная сторона)
2
Винт для крепления на несущей рейке
3
Соединительные клеммы In (незащищенная сторона)
4
Типовой шильдик
3
.2
Принцип работы
Перенапряжения в сети питания могут возникать вследствие
непрямых атмосферных разрядов (ударов молнии) или действий
схемы, а также из-за индуктивных или емкостных наводок от
других электрических систем. Учитывать возможность пиков
напряжения (коротких одиночных импульсов) следует особенно в
случае длинных кабельных линий питания и сигнала.
Комплект поставки
Компоненты
Область применения
