63
10 Приложение
VEGABAR 54 • Foundation Fieldbus
36732-R
U-130320
VEGABAR 54, резьбовое присоединение
GA
GD
GB
22 mm (0.87"
)
59 mm (2.32"
)
40 mm (1.58")
44 mm (1.73"
)
ø 24 mm
(0.95")
ø 27 mm
(1.06")
21 mm (0.83"
)
45 mm (1.77"
)
ø 18 mm
(0.71")
ø 40 mm
(1.58")
GC
44 mm (1.73"
)
21 mm (0.83"
)
ø 40 mm
(1.58")
ø 30 mm
(1.18")
SW 36 mm
(1.42")
G¾A
SW 27 mm
(1.06")
G½A
SW 41 mm
(1.61")
G1A
SW 32 mm
(1.26")
G1A

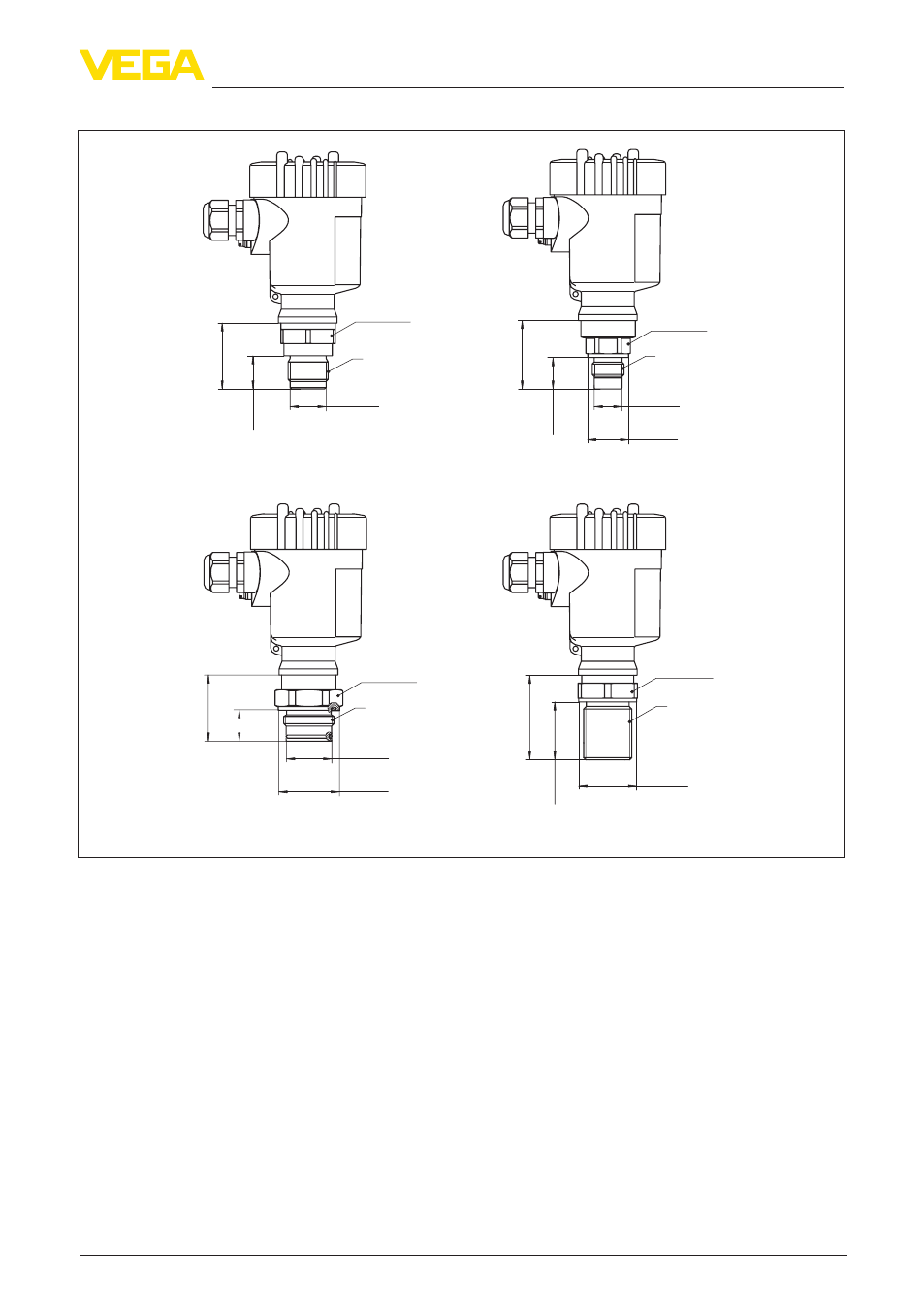

Рис. 34: VEGABAR 54, резьбовое присоединение: GA = G¾ A по DIN 3852-E, GB = G½ A заподлицо, GC =
G1 A абсолютно заподлицо, GD = G1 A (DIN 3852-E) x 40 мм абсолютно заподлицо
