25
5 Подключение к источнику питания
VEGABAR 52 • 4 … 20 mA/HART
36717-R
U-130320
1 2 3 4
6
3
4
1
2
5

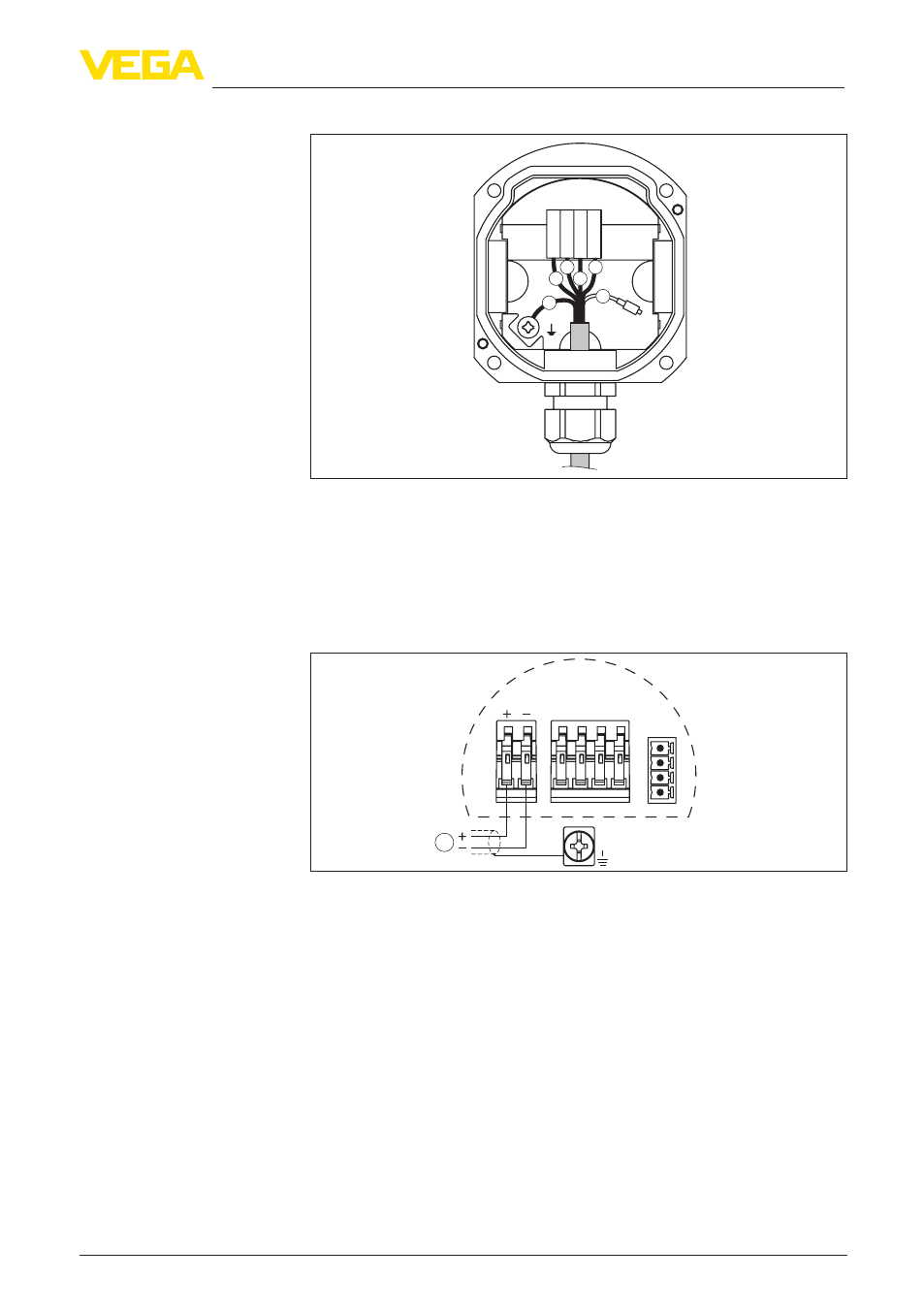

Рис. 20: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
6 Капилляр для выравнивания давления
I2C
Display
1
1
2
5
6
7
8
Рис. 21: Схема подключения выносной электроники
1 Питание
5.8 Фаза включения
После подключения VEGABAR 52 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Клеммный отсек в цоко-
ле корпуса
Схема подключения
выносной электроники
Фаза включения
