Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≥ 4.0.0) standpipe ver. Foundation Fieldbus
Страница 58
58
11 Приложение
VEGAPULS 62 с опускной трубой • Foundation Fieldbus
36510-R
U-121123

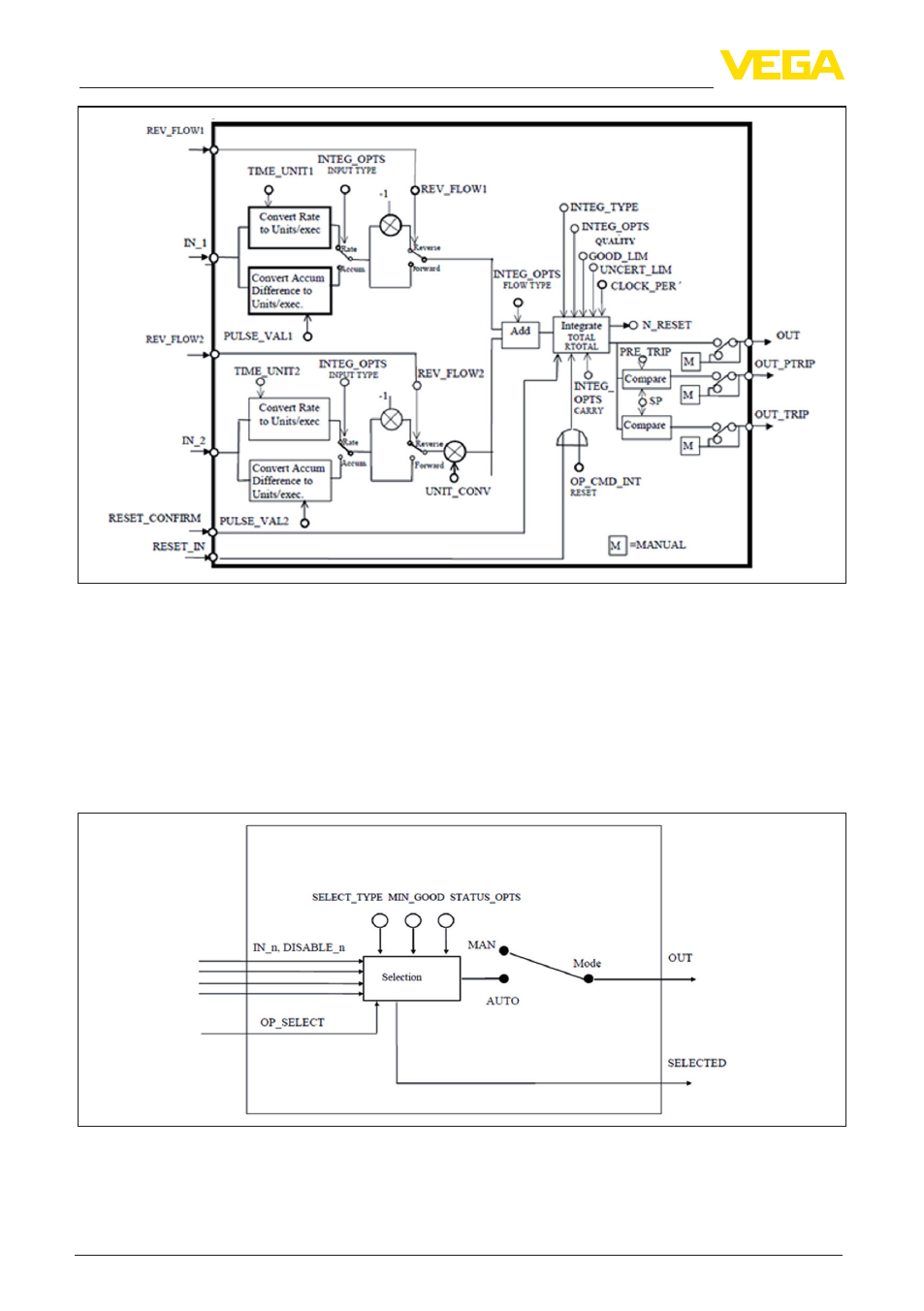

Рис. 34: Схема функционального блока Integrator
Функциональный блок селектора входа Input Selector
Функциональный блок "Input Selector" предоставляет возможности выбора значений для
максимум четырех входов и создает выходной сигнал в соответствии с критерием выбора.
Входными сигналами типично являются блоки AI. Может быть выбрано максимальное, ми-
нимальное, промежуточное значение, среднее значение и первый полезный сигнал. Путем
комбинации параметров данный блок может использоваться как переключатель выбора
первого полезного значения. Данные переключения могут приниматься от других входных
блоков или от пользователя. Также поддерживается выбор промежуточного значения.
Рис. 35: Схема функционального блока Input Selector
Функциональный блок арифметики Arithmetic
Функциональный блок "Arithmetic" дает возможность использования общеупотребительных
