8 Пуск в эксплуатацию
VEGADIF 65 • 4 … 20 mA/HART
36128-R
U-130606
+
A
B
6
7
3
2
4
1
5
+
–
II
I
III
III
IV

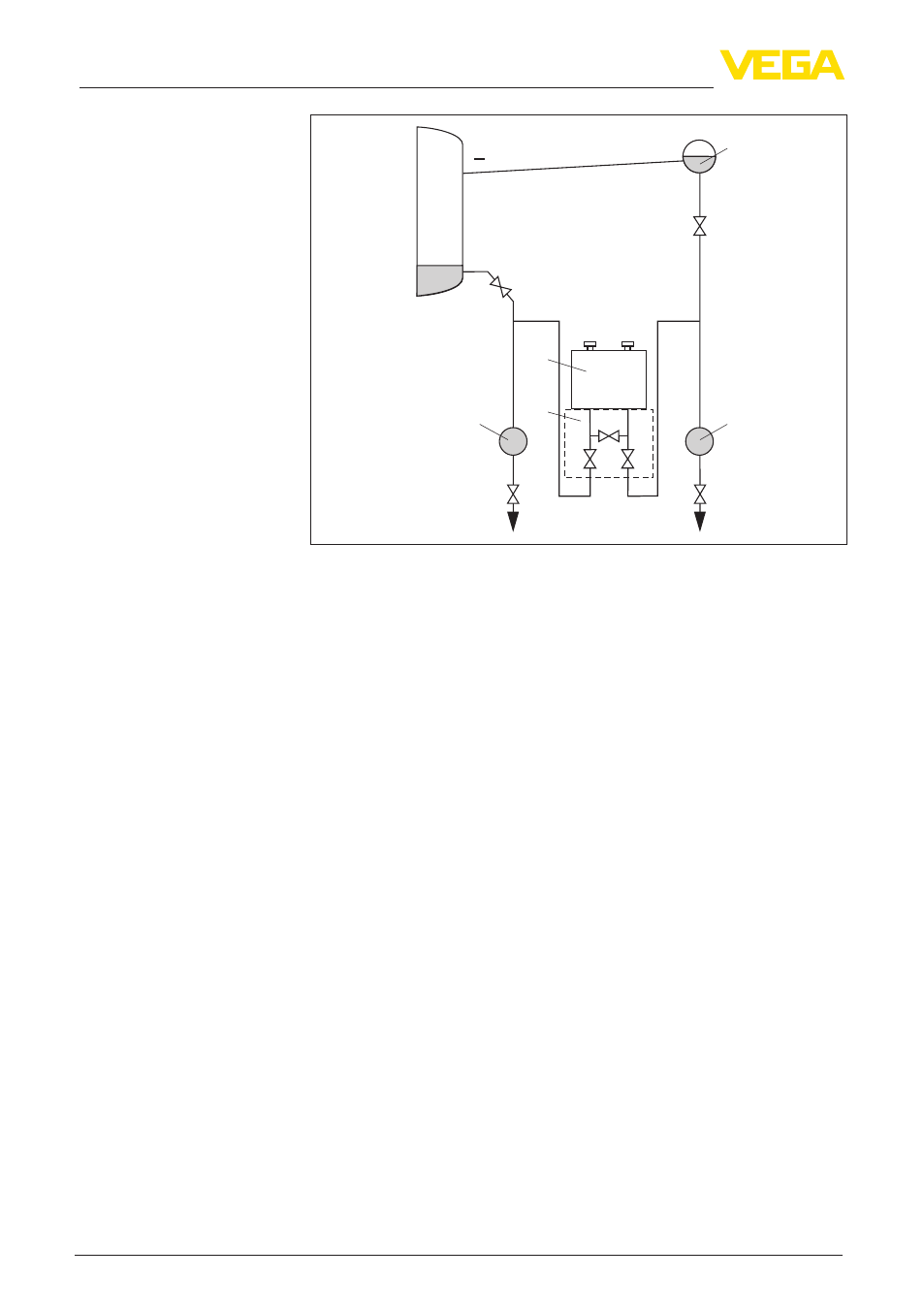

Рис. 56: Предпочтительная схема установки для измерения в закрытых
емкостях с наличием парового слоя
I VEGADIF 65
II 3-вентильный блок
III Отделители
IV Сосуд для конденсата
1, 5 Спускные вентили
2, 4 Впускные вентили
3 Уравнительный вентиль
6, 7 Воздушные клапаны на VEGADIF 65
A, B Запорные вентили
Выполнить следующее:
1. Наполнить емкость до уровня выше нижнего отвода
2. Измерительную установку заполнить продуктом
Открыть вентили A и B: запорные вентили открыты.
Минусовую линию динамического давления заполнить до
высоты сосуда для конденсата
3. Удалить воздух из прибора, для чего выполнить следующее:
Открыть вентили 2 и 4: продукт поступает.
Открыть вентиль 3: плюсовая и минусовая стороны
выравниваются.
Кратковременно открыть и снова закрыть вентили 6 и
7: прибор полностью заполняется продуктом, а воздух
удаляется.
4. Место измерения привести в рабочее состояние, для чего
выполнить следующее:
Закрыть вентиль 3: плюсовая и минусовая стороны
разделены.
Схема установки для
измерения в закрытых
емкостях с наличием
парового слоя
Подготовка к выполне-
нию установки
