5 Подключение к шинной системе
VEGAPULS 68 • Profibus PA
36537-R
U-121123
3
4
1
2

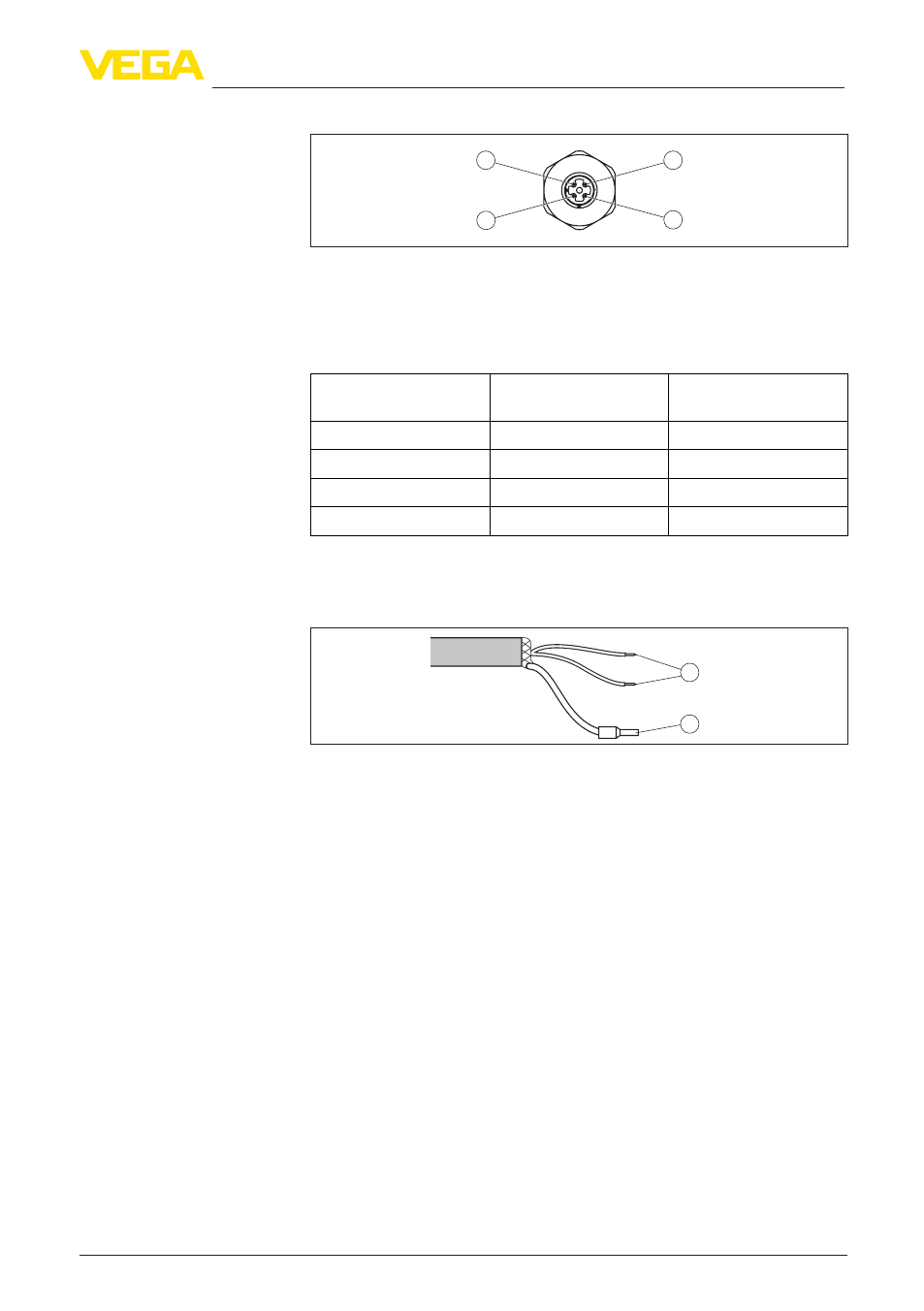

Рис. 34: Вид штекерного разъема
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 35: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
5.7 Установка адреса устройства
Каждому устройству Profibus-PA должен быть присвоен адрес.
Допустимые адреса лежат в диапазоне от 0 до 126. Каждый
адрес может быть присвоен только один раз в одной сети
Profibus-PA. Датчик опознается системой управления только при
правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки
и для подключения к имеющейся сети Profibus-PA. Затем адрес
должен быть изменен, чтобы можно было подключать дальней-
шие устройства.
Для установки адреса используются следующие средства:
•
Переключатели выбора адреса в отсеке электроники устрой-
ства (аппаратная установка адреса)
Штекер M12 x 1 для
внешнего блока индика-
ции и настройки
Назначение прово-
дов соединительного
кабеля
Адрес устройства
