5 Подключение к источнику питания
VEGABAR 55 • 4 … 20 mA
36733-R
U-130320

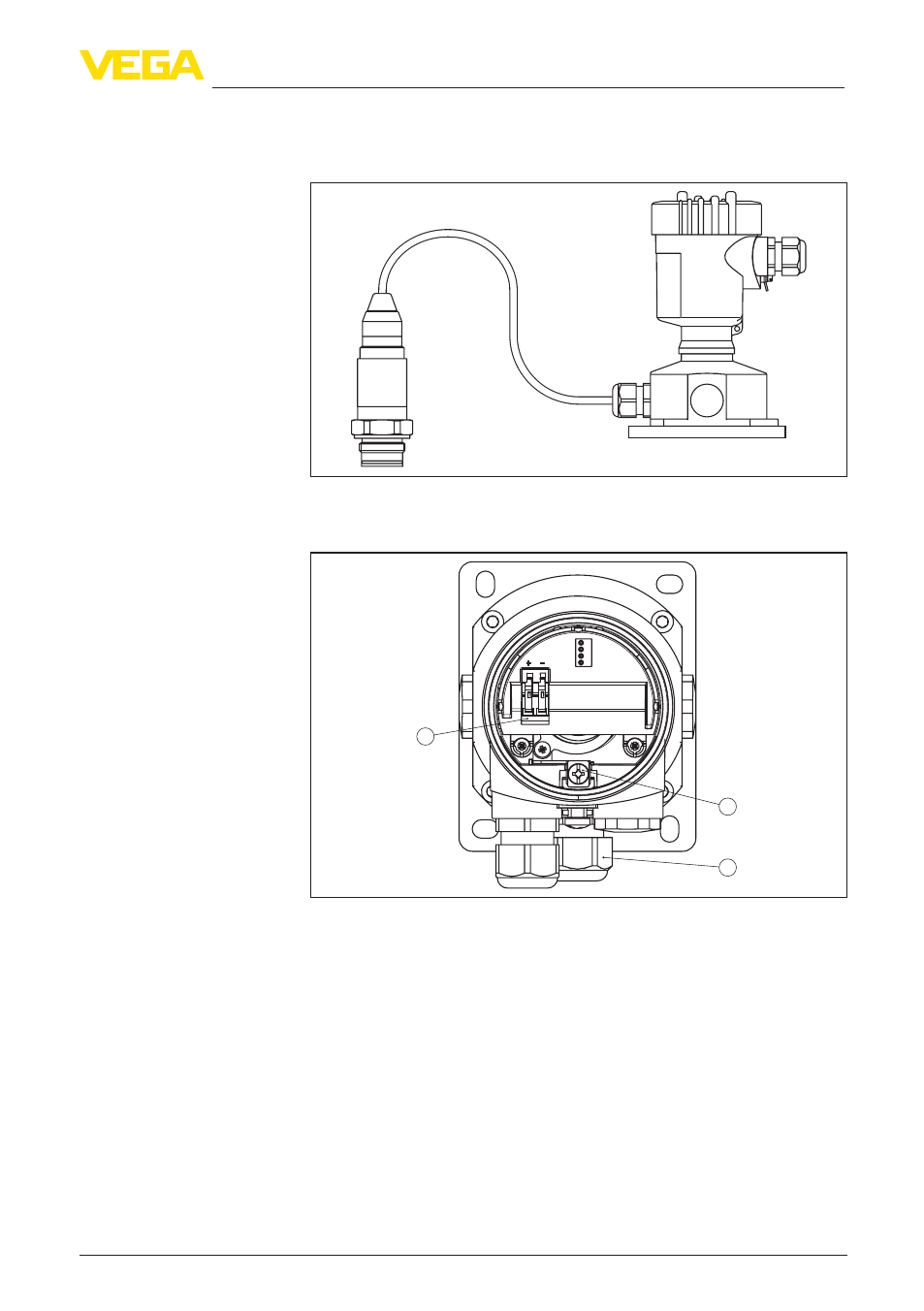

5.5 Схема подключения выносного корпуса
при исполнении IP 68
Рис. 11: VEGABAR 55 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
2
3
Display
4...20mA
1 2
1
Рис. 12: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к датчику
Общий обзор
Отсек электроники
и подключения для
питания
