62
10 Приложение
VEGABAR 53 • Profibus PA
36723-R
U-130320
Код со-
стояния
Описание по норме Profibus Возможные причины
0 x 1f
bad - out of service constant
Включен режим "Out of Service"
0 x 44
uncertain - last unstable value
Замещающее значение безаварийного отказа (Failsafe-Mode
= "Last value" и уже есть достоверное измеренное значение
после включения)
0 x 48
uncertain substitute set
– Включить моделирование
– Замещающее значение безаварийного отказа (Failsafe-
Mode = "Fsafe value")
0 x 4c
uncertain - initial value
Замещающее значение безаварийного отказа (Failsafe-Mode
= "Last valid value" и еще нет достоверного измеренного значе-
ния после включения)
0 x 51
uncertain - sensor; conversion
not accurate - low limited
Значение датчика < нижнего предела
0 x 52
uncertain - sensor; conversion
not accurate - high limited
Значение датчика > верхнего предела
0 x 80
good (non-cascade) - OK
OK
0 x 84
good (non-cascade) - active
block alarm
Static revision (FB, TB) changed (активно в течение 10 сек. по-
сле того, как был записан параметр статической категории)
0 x 89
good (non-cascade) - active
advisory alarm - low limited
Lo-Alarm
0 x 8a
good (non-cascade) - active
advisory alarm - high limited
Hi-Alarm
0 x 8d
good (non-cascade) - active
critical alarm - low limited
Lo-Lo-Alarm
0 x 8e
good (non-cascade) - active
critical alarm - high limited
Hi-Hi-Alarm
10.3 Размеры
Устройства с выходом 4 … 20 mA не имеют двухкамерного исполнения корпуса
Корпуса в исполнении IP 66/IP 67
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT

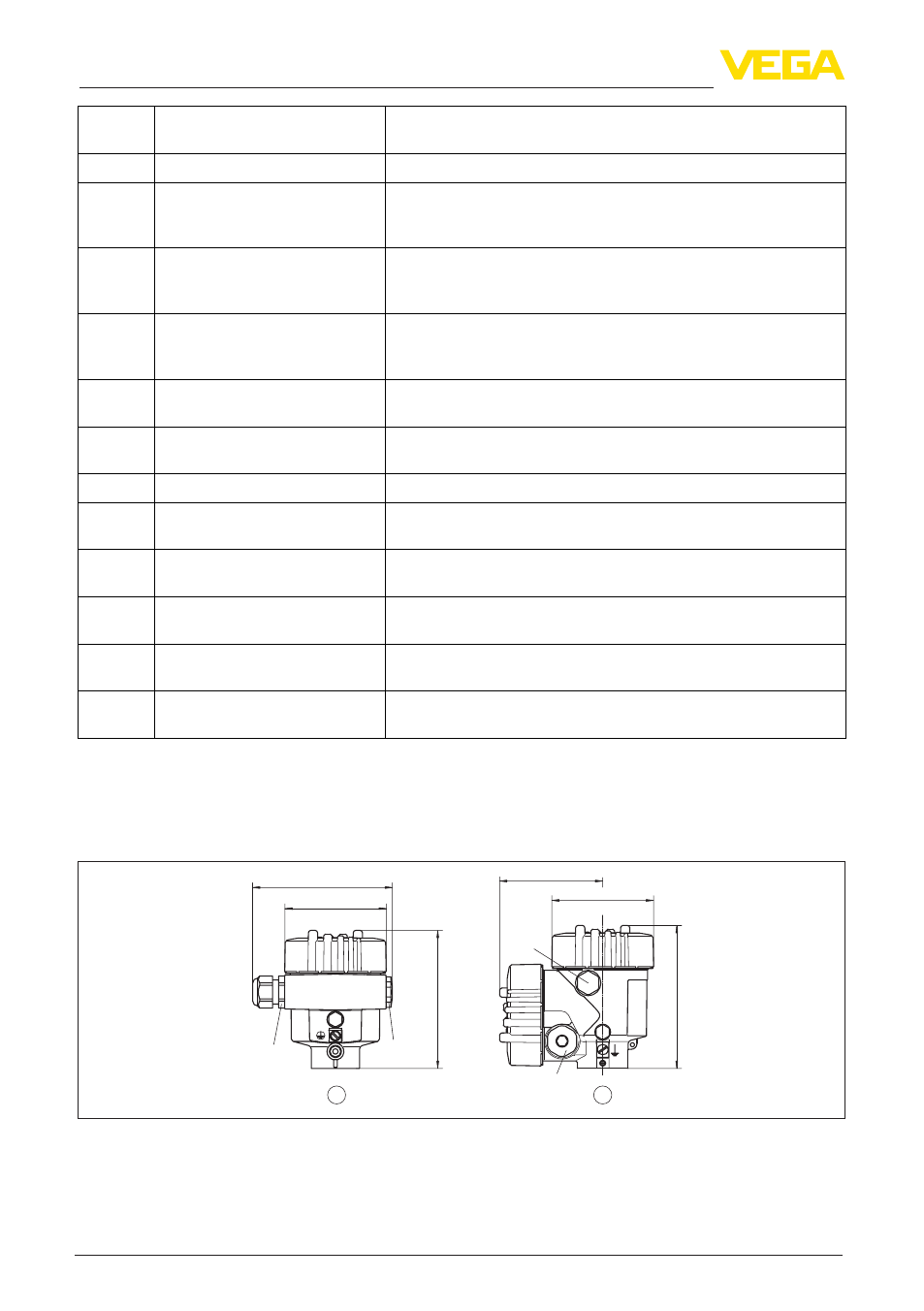

Рис. 35: Корпус в исполнении IP 66/IP 67 (с установленным модулем индикации и настройки корпус выше
на 9 мм)
