Инструкция по эксплуатации VEGA VEGADIF 65 4 … 20 mA
Страница 22
22
4 Монтаж
VEGADIF 65 • 4 … 20 mA
36236-R
U-130606
+
–
1
2
3
3
5
5
6
4

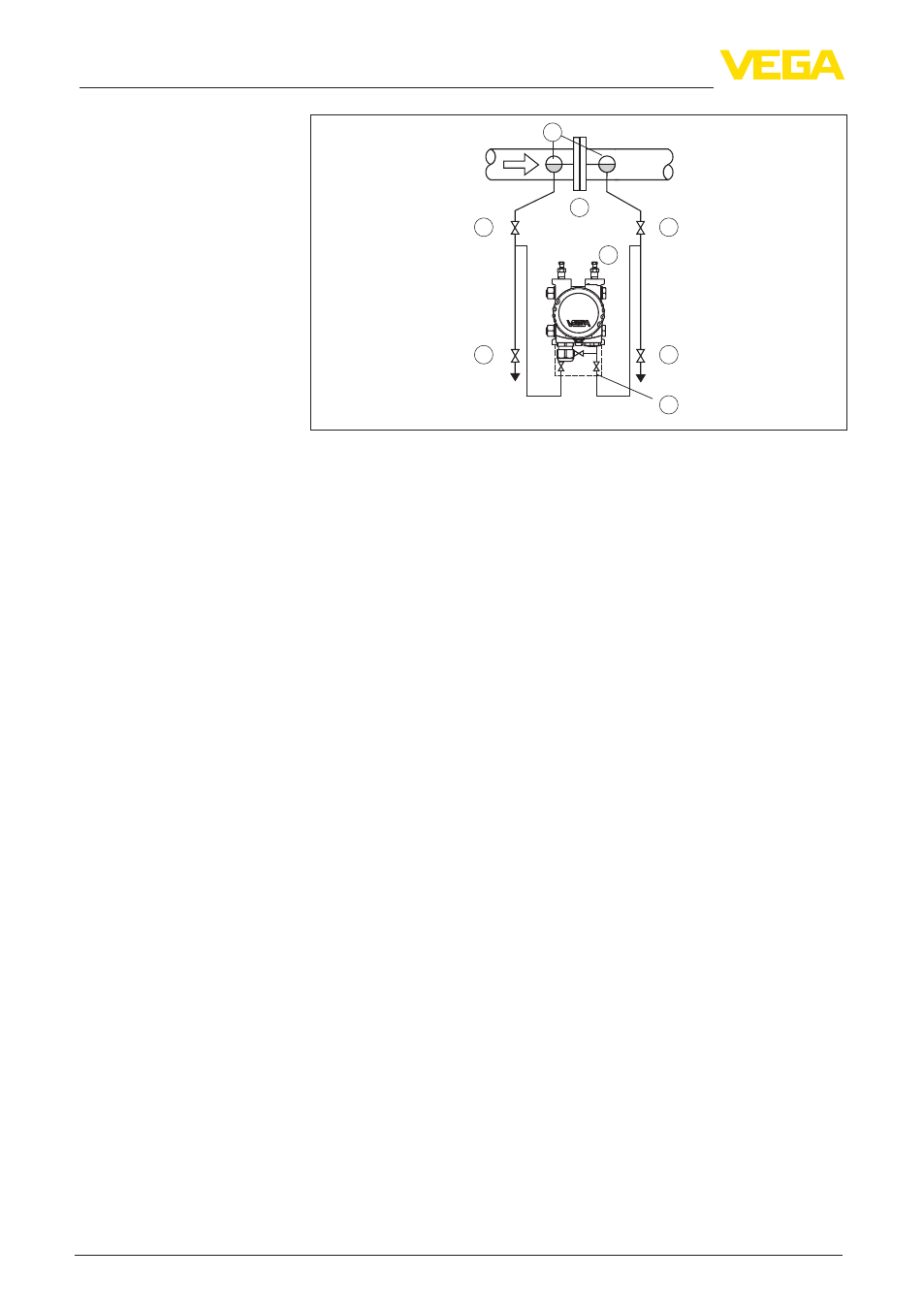

Рис. 18: Схема для измерения расхода на паре
1 Сосуды для конденсата
2 Измерительная диафрагма или трубка Пито
3 Запорные вентили
4 VEGADIF 65
5 Спускные или продувочные вентили
6 3-вентильный блок
При применении 5-вентильного блока, спускные или
продувочные вентили уже встроены.
1. VEGADIF 65 монтируется ниже места измерения, тогда
линии динамического давления будут всегда заполнены
жидкостью, а газовые пузырьки будут подниматься назад в
технологическую линию
2. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
3. Перед пуском в эксплуатацию следует заполнить линии
динамического давления до высоты сосудов для конденсата
На жидкостях
