Страница 18
18
5 Подключение к шинной системе
VEGAPULS 66 с опускной трубой • Profibus PA
36525-R
U-121123
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex ia.
1
1
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
3
1
2
+
( )
(-)

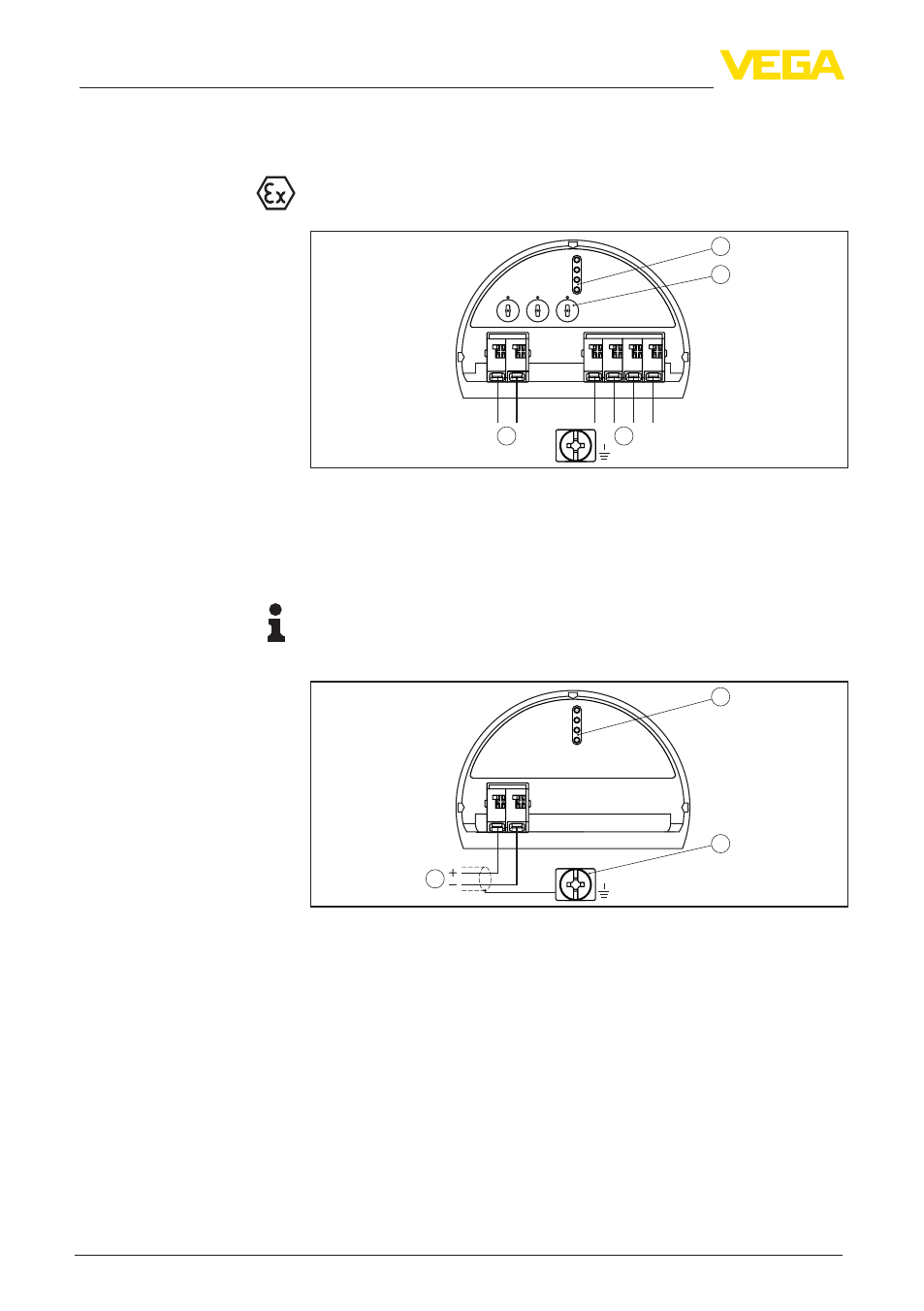

Рис. 5: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или интер-
фейсного адаптера
3 Переключатель для выбора шинного адреса
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
+
Bus
2
3
1
2
( )
(-)
1
Рис. 6: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
