4 Монтаж
VEGABAR 55 • Profibus PA
36735-R
U-130320
1
2

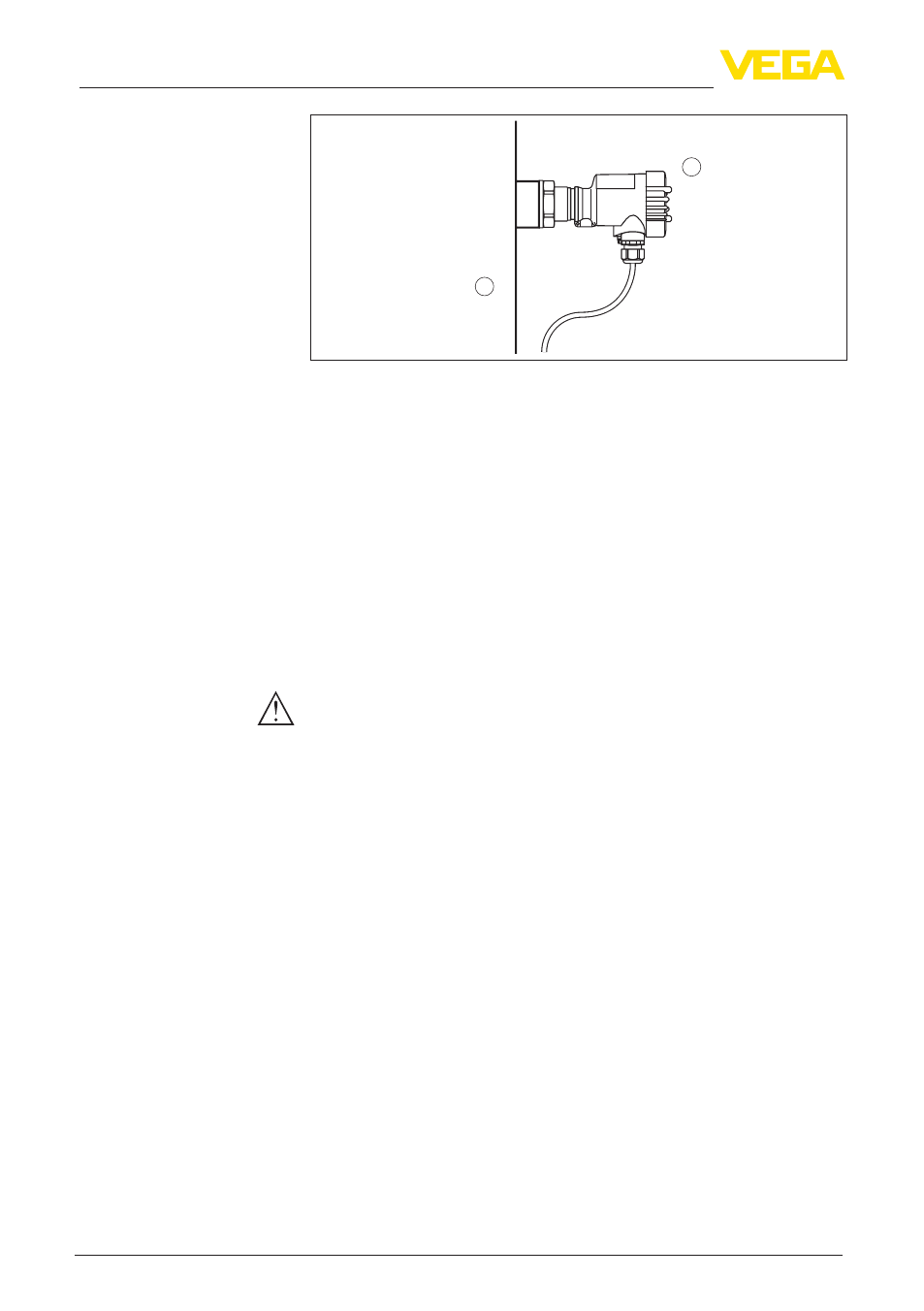

Рис. 5: Диапазоны температур
1 Температура процесса
2 Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 55 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Использовать уплотнение, входящее в комплект устройства, или
подходящее и стойкое к среде уплотнение
Ввернуть VEGABAR 55 в штуцер с помощью гаечного ключа
SW 27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
4.3 Порядок монтажа выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
Приварные штуцеры
Уплотнение/резьбовой
монтаж
Монтаж на стене
