Верхний транспортер (дополнительная опция)
* Верхний транспортер не идет в комплекте (продается отдельно).
Верхний транспортер предназначен для работы по сложным тканям,
используйте его в случае необходимости.
Ваша швейная машина обеспечивает отличное качество шитья на
различных материалах, начиная от тонкого шифона и кончая
несколькими слоями плотной хлопчатобумажной ткани, но при
необходимости рекомендуется использовать верхний транспортер (для
очень тонких, трикотажных, плотных, ворсовых и т.п. тканей).
Верхний транспортер синхронизирует подачу верхнего и нижнего слоев
ткани и помогает в подгонке клеток, полосок и направленного рисунка.
Также предотвращает неравномерную подачу ткани при работе с очень
сложными материалами.
1. Поднимите рычаг прижимной лапки. Поднимется стержень
лапкодержателя в верхнее положение (1).
2. Снимите лапкодержатель, раскрутив фиксирующий его винт против
часовой стрелки (2).
3. Закрепите верхний транспортер следующим образом:
i) Рычаг верхнего транспортера должен ложиться на винт крепления
иглы (4).
ii) Подведите верхний транспортер сзади так, чтобы узел крепления
транспортера (5) охватил стержень лапкодержателя.
iii) Опустите стержень лапкодержателя (1).
iv) Установите и закрутите (по часовой стрелке) винт фиксации
лапкодержателя (2).
4. Убедитесь, что винт крепления иглы (4) и винт фиксации
лапкодержателя (2) жестко завернуты.
5. Заправьте верхнюю нить, поднимите нижнюю нить наверх и обе нити
положите под лапку назад на игольную пластину. Подведите ткань
под верхний транспортер. Начинайте шить.
49

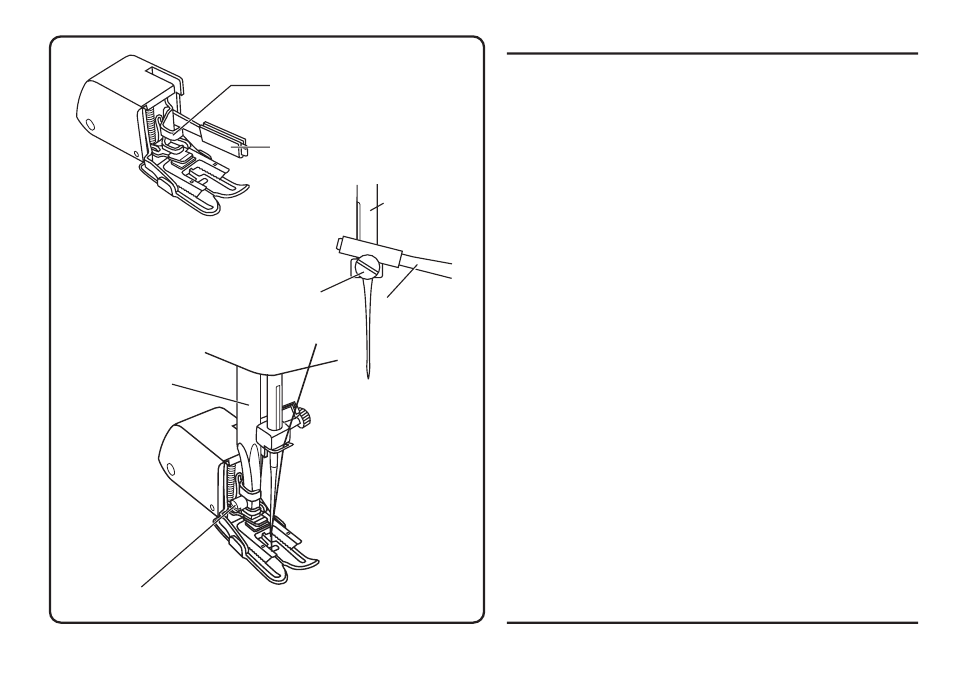

Рычаг верхнего
транспортера (3)
Узел крепления
транспортера (5)
Фиксирующий винт лапкодержателя (2)
Винт крепления иглы (4)
Иглодержатель
Стержень
лапкодержателя (1)
Рычаг верхнего транспортера (3)
