Страница 5: 3описание изделия
3
Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Поплавок для двух сигнализаторов предельного уровня
l
Гайка G¾ (316 Ti)
l
Гайка G1½ (316 Ti)
l
Документация
-
Данная инструкция по эксплуатации
Исполнение устройства "Поплавок для обнаружения нефти/воды
для VEGASWING 63 и EL 3" представляет собой поплавок, на
котором монтируются вибрационный сигнализатор уровня
VEGASWING 63
и кондуктивный измерительный зонд EL 3.
1
3
2
4
5

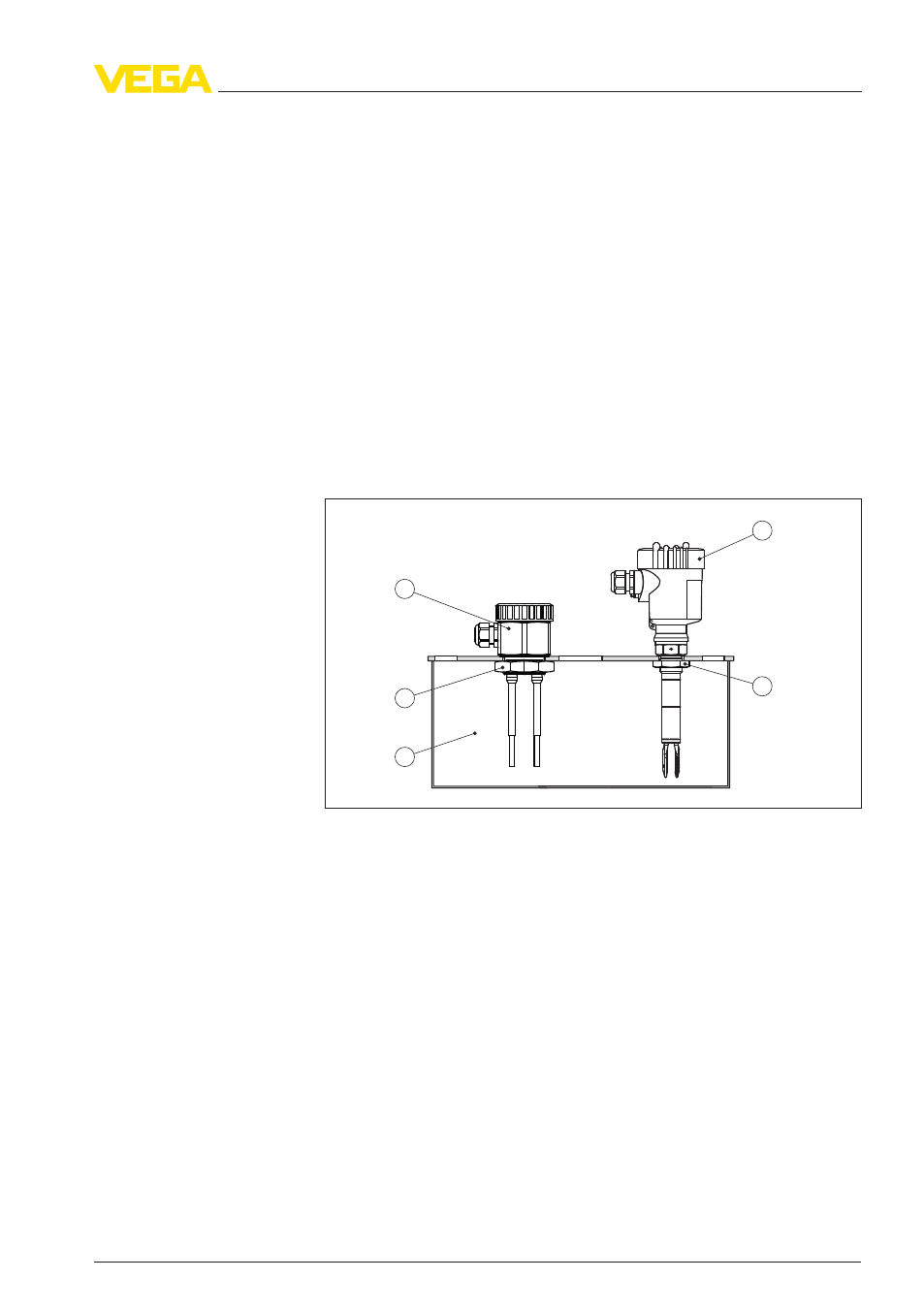

Рис. 1: Составные части поплавкового зонда
1
Сигнализатор предельного уровня VEGASWING 63
2
Гайка G¾ (316 Ti)
3
Кондуктивный измерительный зонд EL 3
4
Гайка G1½ (316 Ti)
5
Поплавок
3
.2
Принцип работы
Поплавок применим для следующих датчиков:
l
VEGASWING 63
l
Кондуктивный измерительный зонд EL 3
Измерительная система может сигнализировать следующие
состояния (ситуации):
l
Жидкость отсутствует
l
Имеется вода или водная (проводящая) жидкость
Комплект поставки
Компоненты
Область применения
Принцип действия
