Плотная пена, образующаяся на поверхности продукта при за-
полнении емкости, работе мешалок и других процессах, может
значительно гасить излучаемый сигнал.
Для предотвращения ошибок измерения, вызываемых пеной,
рекомендуется использовать антенны большего диаметра,
электронику с повышенной чувствительностью или низкочастот-
ные радарные датчики (с диапазоном С).
Пена не оказывает влияния на измерение посредством на-
правленных микроволн, поэтому в условиях пенообразования
особенно применимы уровнемеры, реализующие принцип из-
мерения посредством направленных микроволн.
В примере ниже даются основные рекомендации по примене-
нию для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
h
ma
x
d
mi
n
≥ 2 mm x h
ma
x
90°
4
3 ... 4 h
max
≥ 50 mm
90°
2
3
1

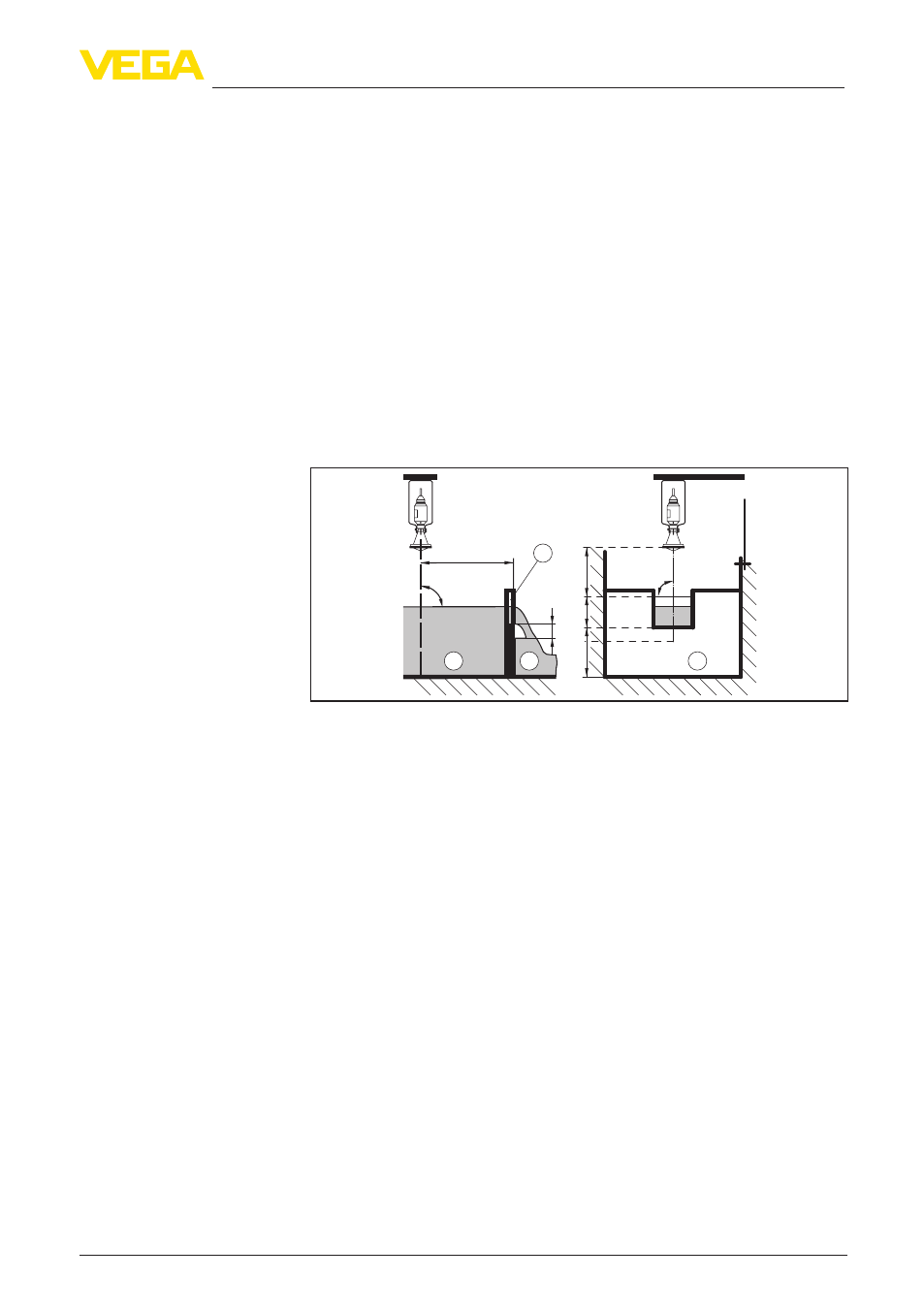

Рис. 21: Измерение расхода с прямоугольным водосливом: d
min.
= мини-
мальное расстояние датчика (см. гл. "Технические данные"); h
max.
= max.
заполнение прямоугольного водослива
1 Диафрагма слива (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следущие основные условия:
•
Установка датчика на стороне верхнего бьефа
•
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
•
Расстояние до диафрагмы слива
•
Расстояние от отверстия диафрагмы до дна
•
Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
•
Минимальное расстояние от датчика до максимального подъ-
ема уровня
Пенообразование
Измерение расхода с
прямоугольным сливом
