10

.3

Размеры

Корпус

VEGADIS 62

1

2

3

4

123 mm (4.84")

128 mm (5.04")

112 mm (4.41")

125 mm (4.92")

~ 69 mm

(2.72")

ø 77 mm

(3.03")

~ 69 mm

(2.72")

~ 59 mm

(2.32")

~ 116 mm (4.57")

ø 77 mm

(3.03")

ø 80 mm

(3.15")

ø 84 mm (3.31")

M20x1,5

M20x1,5/
½ NPT

M20x1,5/
½ NPT

M20x1,5/
½ NPT

M20x1,5/
½ NPT

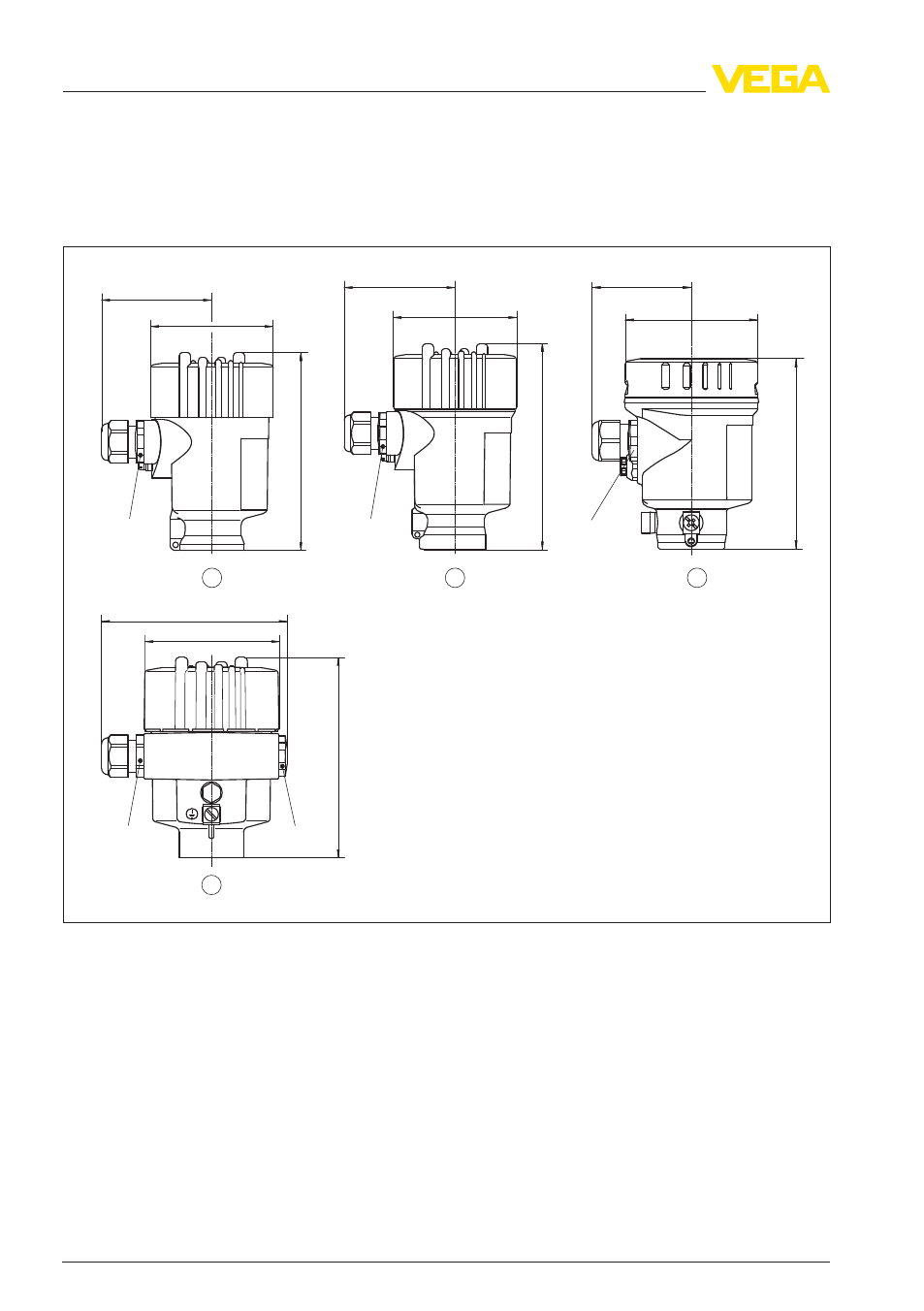

Рис. 17: Исполнения корпуса VEGADIS 62

1

Пластиковый корпус

2

Корпус из нержавеющей стали (точное литье)

3

Корпус из нержавеющей стали, электрополированный

4

Алюминиевый корпус

50

VEGADIS

62

10 Приложение

36469

-RU

-120521
