20

4 Монтаж

VEGAPULS 66 с эмалевым покрытием • Profibus PA

36529-R

U-121123

0%

100%

4

5

5

6

7

8

10

1

2
3

8

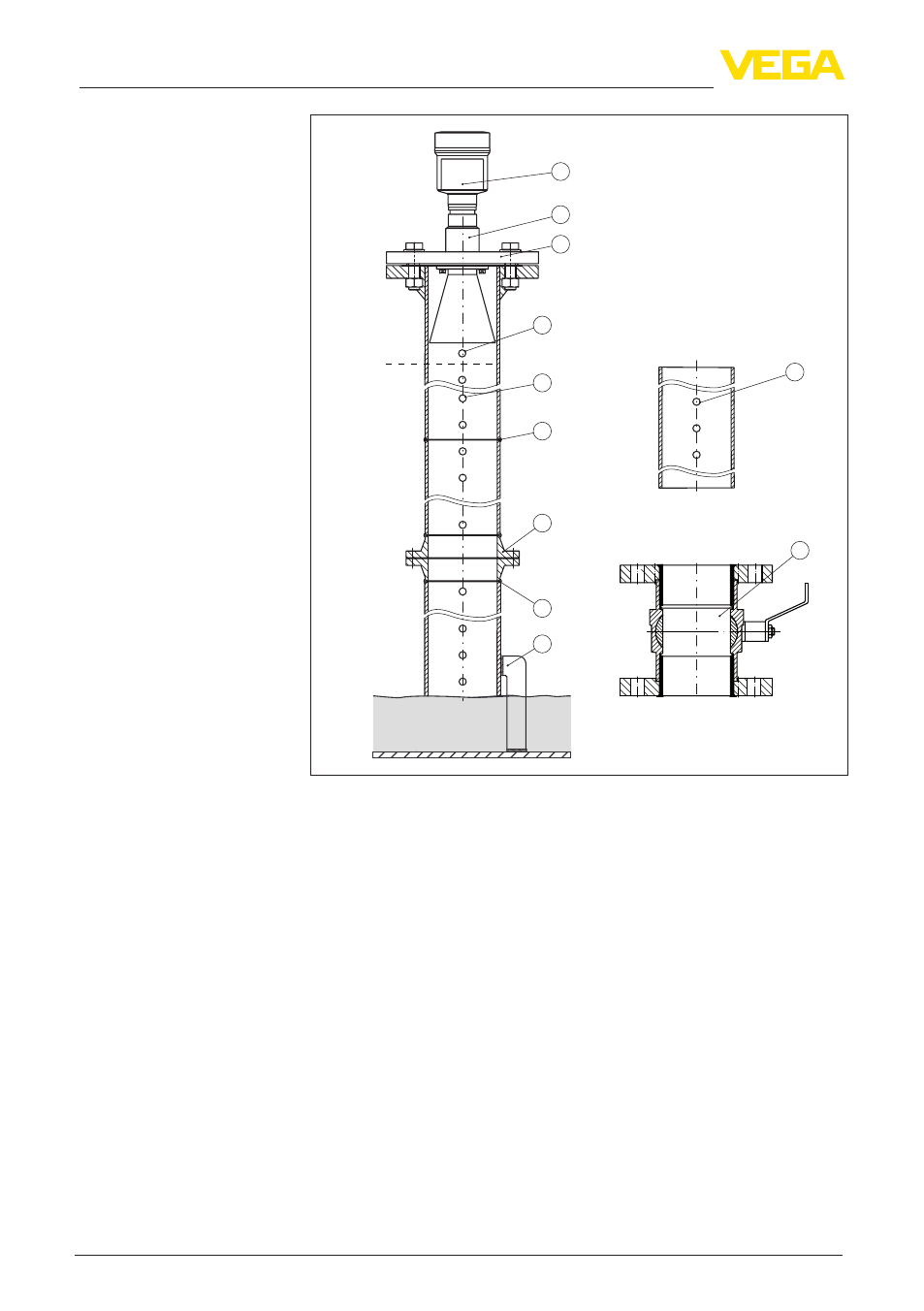

Рис. 13: Монтаж в уравнительной трубе
1 Радарный уровнемер

2 Метка направления поляризации

3 Резьба или фланец на приборе

4 Вентиляционное отверстие

5 Отверстия

6 Сварной шов

7 Приварной фланец

8 Шаровой кран с полным проходом

9 Крепление уравнительной трубы

Указания по ориентации:

•

Учитывать метку поляризации на датчике.

•

У исполнения с резьбовым присоединением метка располо-

жена на шестиграннике резьбового присоединения, у испол-

нения с фланцевым присоединением метка расположена

между двумя отверстиями фланца.

•

Все отверстия в уравнительной трубе должны лежать в одной

плоскости с этой меткой.

Указания по измерению:
