Страница 48
TS
d1
h1
h2
d2
1
L2
L1

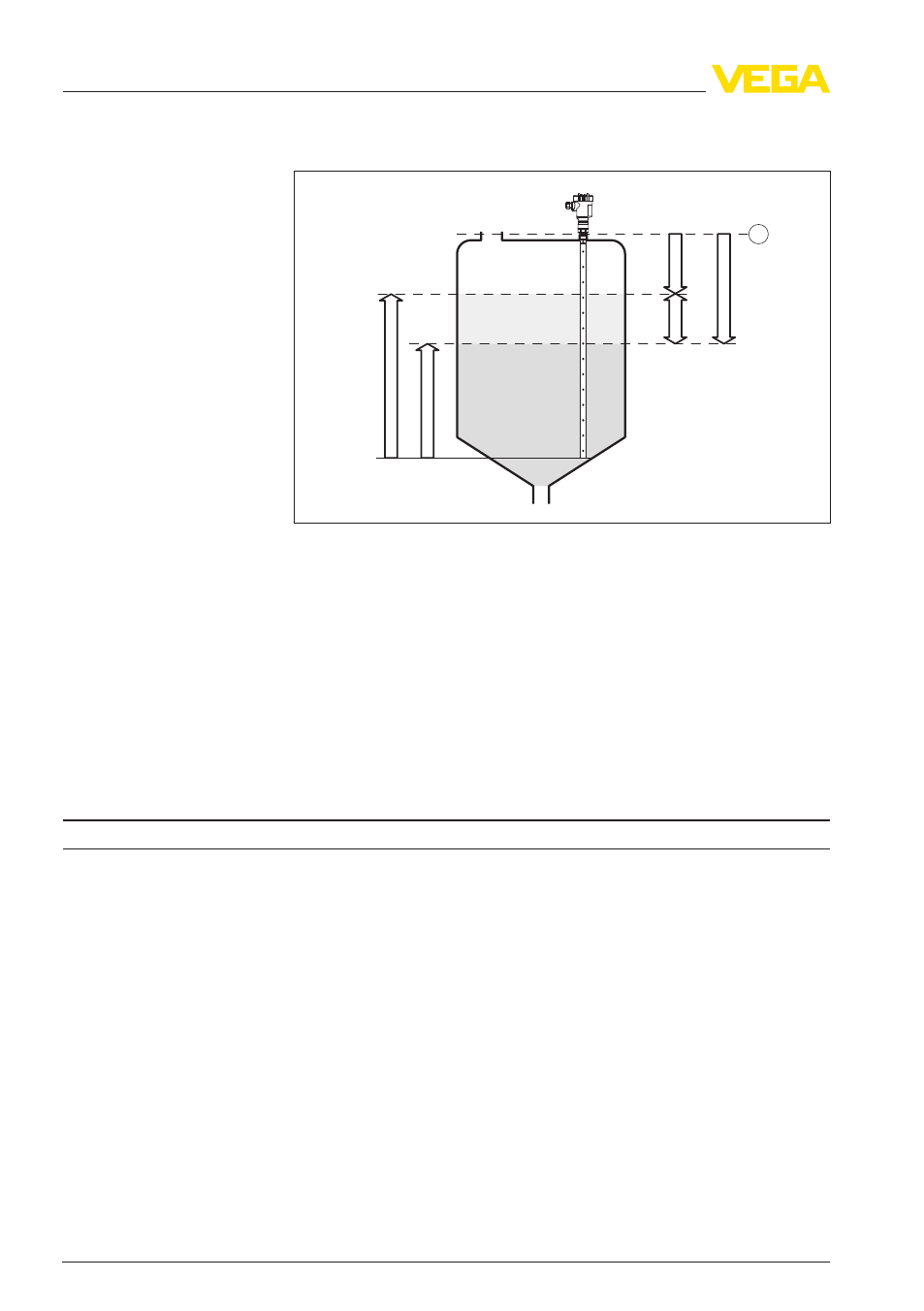

Рис. 20: Измерение межфазного уровня (раздел фаз находится между L1 и
L2)
1
Базовая плоскость
d1 Расстояние до межфазного уровня (Secondary Value 2)
d2 Расстояние до уровня (Total Sensor Value)
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня (Secondary Value 1)
h2 Высота общего уровня
L1
Нижний продукт
L2
Верхний продукт
Разрешающая способность измерения
(
цифровая)
> 1
mm (0.039 in)
Точность измерения (соотв. DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
-
Температура
+18
… +30 °C (+64 … +86 °F)
-
Относительная влажность
45 … 75 %
-
Давление воздуха
+860
… +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
-
Эмульсионная фаза
< 2
mm (< 0.079 in)
Эталонные условия монтажа
-
Мин. расстояние до конструкций
> 500
mm (19.69 in)
-
Емкость
металлический, ø 1 м (3.281 ft), монтаж по
центру, присоединение заподлицо с крышей
сосуда
-
Продукт
Вода/масло (значение DK~2,0)
-
Монтаж
Конец измерительного зонда не касается дна
емкости
