Инструкция по эксплуатации VEGA VEGAPULS 67 (≥ 2.0.0 - ≤ 3.8) Profibus PA
Страница 26
Advertising
5
5
5
5
1
2
4
3

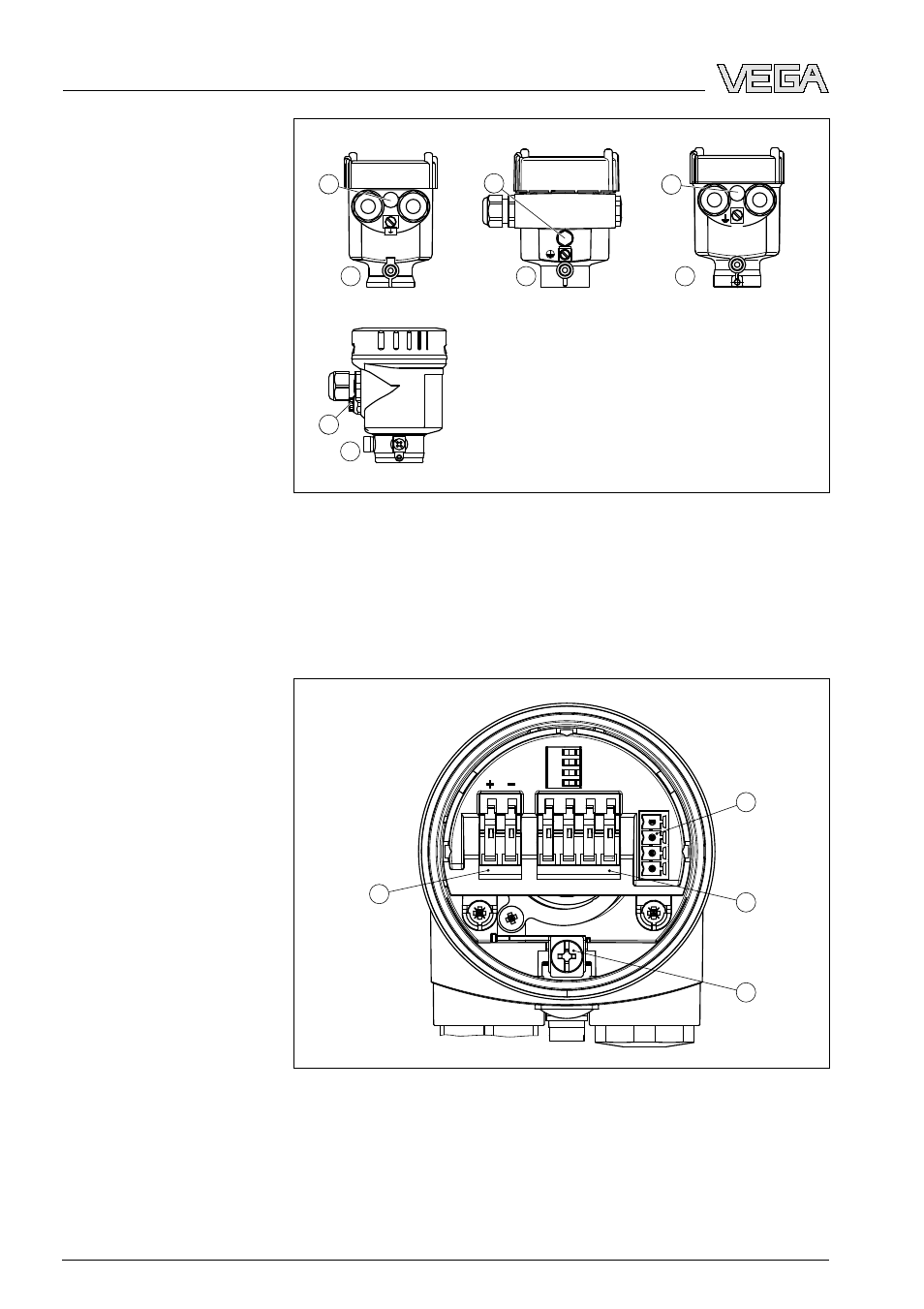

Рис. 18: Однокамерный корпус из различных материалов
1
Пластик
2
Алюминий
3
Нержавеющая сталь (точное литье)
4
Нержавеющая сталь (электрополированный)
5
Фильтр для компенсации давления воздуха (для корпуса из любого
материала). Заглушка (для корпуса из алюминия или нержавеющей
стали) при исполнении IP 66/IP 68, 1 bar
I²C
Display
1
2
5 6 7 8
3
4
1
2
Рис. 19: Отсек электроники и подключения (однокамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Подпружиненные контакты для подключения выносного индикатора
VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Подпружиненные контакты для источника питания
Обзор корпусов
Отсек электроники и
подключения
26
VEGAPULS
67 • Profibus PA
