3 Описание изделия
PLICSRADIO T61 • Беспроводное передающее устройство (одноканальное)
32865-R
U-130320
запасов и своевременного заказа прямых поставок, а также
дистанционного опроса.
1
2
3
4
5

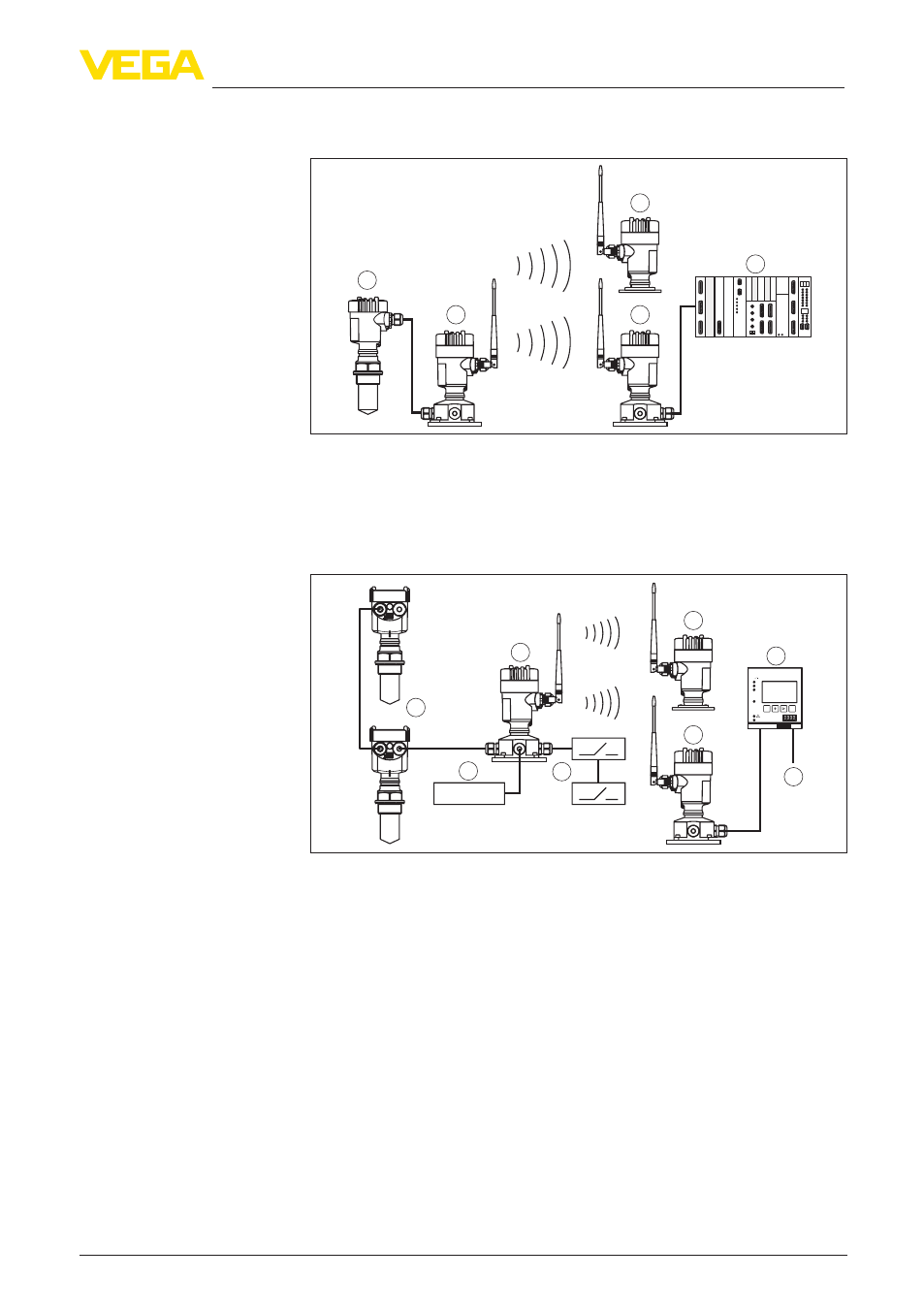

Рис. 2: Пример одноканального применения PLICSRADIO
1 Датчик HART
2 Передающее устройство PLICSRADIO T61
3 Принимающее устройство PLICSRADIO R61
4 Устройство индикации PLICSRADIO D61
5 Формирование сигнала, например ПЛК или индикатор
4... 20 mA
Ser. No.
12345678
on
OK
ESC
COM
PLICSRADIO C62
3
2
1
4
2
3
5
8
6
7
1
Рис. 3: Пример многоканального применения PLICSRADIO
1 2 x датчики HART
2 Устройство 4 … 20 mA
3 2 x переключающие устройства
4 Передающее устройство PLICSRADIO T62
5 Принимающее устройство PLICSRADIO R62
6 Устройство формирования сигнала PLICSRADIO C62
7 Выходы (3 x 4 … 20 mA, 3 x реле, RS232/Ethernet)
8 Устройство индикации PLICSRADIO D61
К устройству PLICSRADIO T61 может быть подключен любой
датчик HART. Передача измеренных значений осуществляется
исключительно по протоколу HART. Дополнительно устройство
служит источником питания для подключенного датчика.
Измеренные значения подключенного датчика могут по
беспроводной связи запрашиваться принимающим устройством
PLICSRADIO R61/R62, находящимся в пределах дальности
Принцип действия
