Инструкция по эксплуатации VEGA VEGAWAVE 61 - NAMUR
Страница 14
При горизонтальном монтаже на липких продуктах плоскости
вилки должны быть расположены вертикально, что позволяет
уменьшить накопление продукта на вилке. Положение вибри-
рующей вилки обозначено меткой на шестиграннике у резьбо-
вого исполнения прибора. Когда при ввертывании шестигранник
прибора сядет на уплотнение, резьбу можно затянуть еще на
полвитка. Этого достаточно, чтобы вилка приняла необходимое
положение.
У фланцевого исполнения прибора ориентация вилки опреде-
ляется по отверстиям во фланце.
1

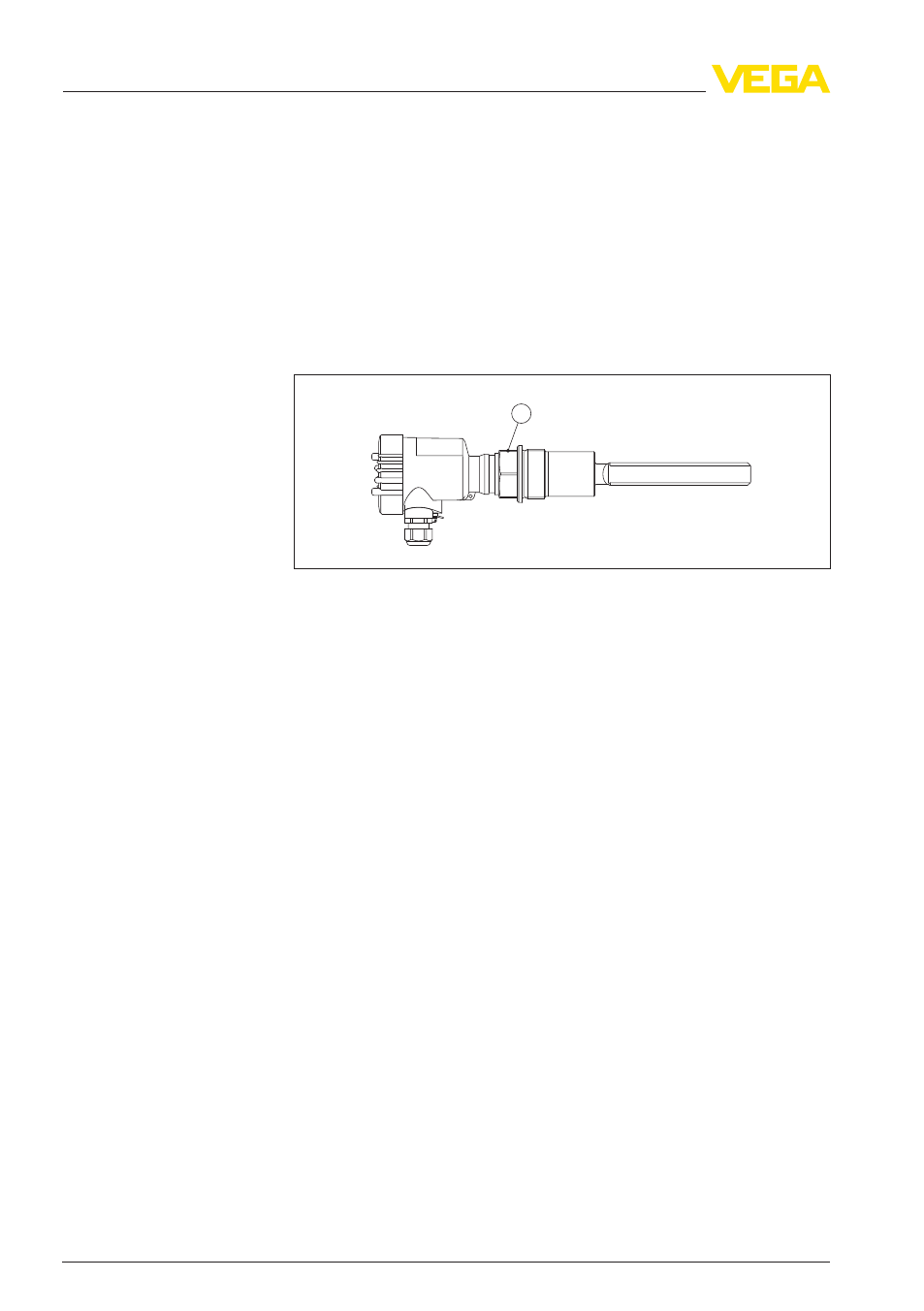

Рис. 6: Горизонтальный монтаж - маркировка
1
Маркировка на резьбовом присоединении сверху
При применении в пескоуловителях или отстойниках для грубых
осадков вибрирующий элемент необходимо защитить от повре-
ждения с помощью отражателя.
Такой отражатель производителем прибора не поставляется и
должен быть изготовлен самостоятельно.
Липкие продукты
Защитный отражатель
14
VEGAWAVE
61 • - NAMUR
4 Монтаж
32249
-RU
-120521
