4
3
5
1
2
6
7
8
3
2
7
1
4
5
6
8

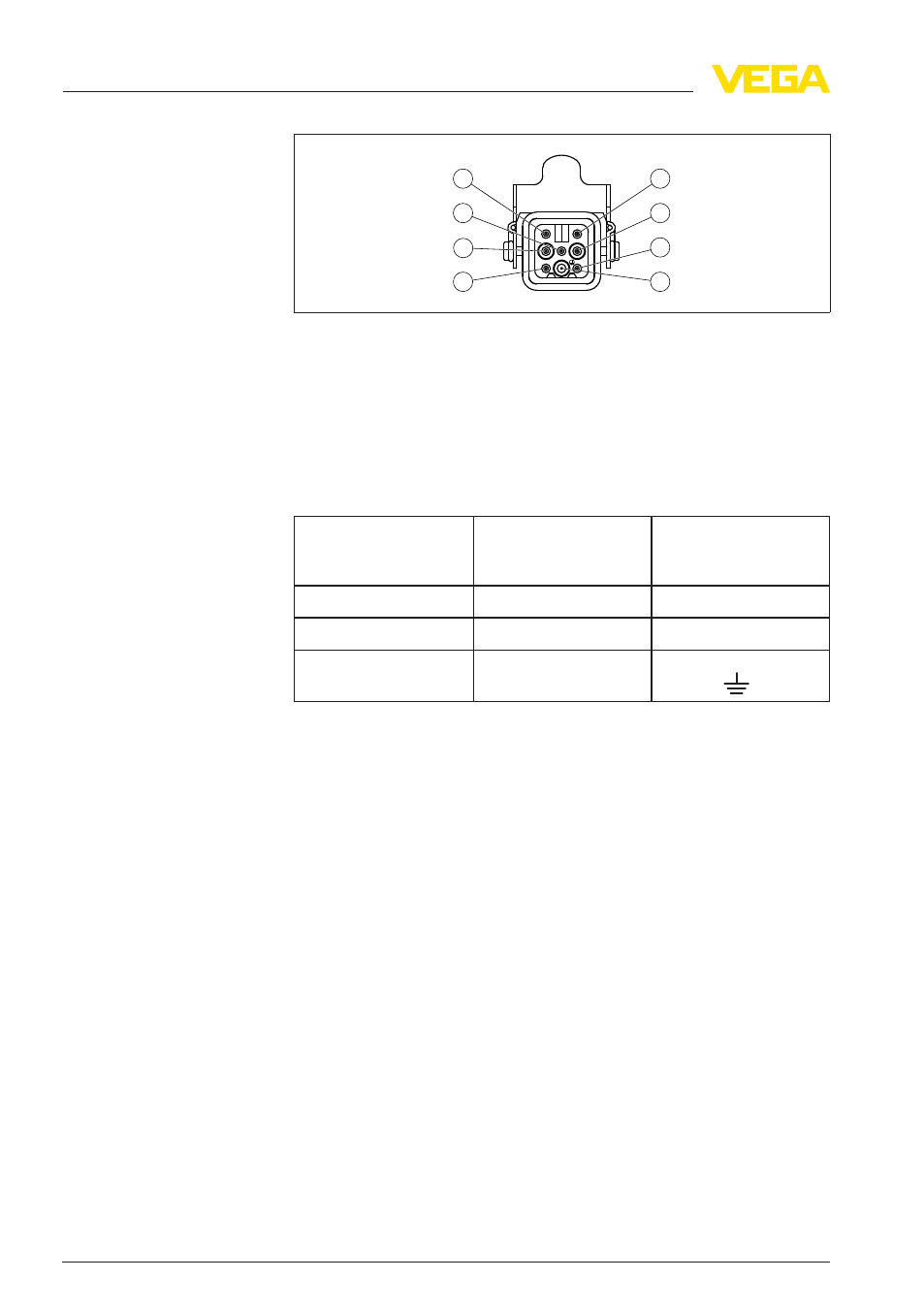

Рис. 3: Вид штекерного разъема
1
+ (Pin 1)
2
- (Pin 2)
3
не используется (Pin 3)
4
не используется (Pin 4)
5
не используется (Pin 5)
6
не используется (Pin 6)
7
не используется (Pin 7)
8
экран (Pin 8)
Контактный штырек
разъема
Цвет -
соединительная
линия
Клемма - блок
электроники
Pin 1
Черный
1
Pin 2
Голубой
2
Pin 8
Зеленый/желтый
Двухпроводный вы-
ход, бесконтакный пе-
реключатель, выход
Namur
6
Штекерный разъем Harting HAN 8D • для сигнализаторов уровня
2
Подключение к источнику питания
30381
-RU
-120315
