Инструкция по эксплуатации VEGA VEGAFLEX 66 (-20…+250°C) Foundation Fieldbus
Страница 46
2
4
3
1
2
4
5
3
1
5

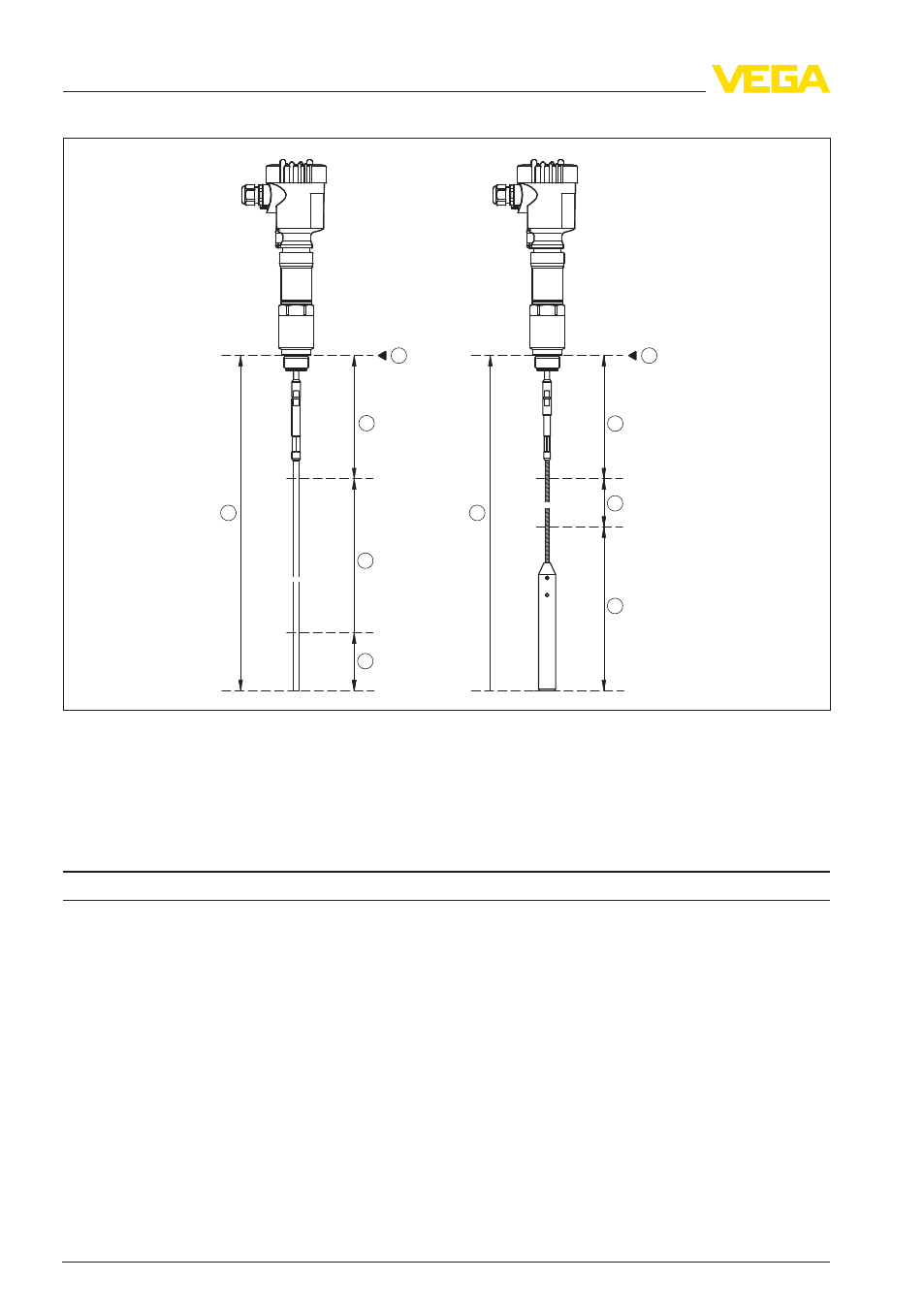

Рис. 19: Диапазон измерения VEGAFLEX 66 (исполнение с тросом или стержнем)
1
Базовая плоскость
2
Длина зонда
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выход
-
Сигнал
цифровой выходной сигнал, протокол
Foundation Fieldbus
-
физический слой
по IEC 61158-2
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
-
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
-
Исполненная Рекомендация NAMUR
NE
43
Channel Numbers
-
Channel 1
Primary value
-
Channel 2
Secondary value 1
46
VEGAFLEX
66 • Foundation Fieldbus
