Страница 11: 5подключение датчика к выносному корпусу
5
Подключение датчика к выносному
корпусу
5
.1
Подготовка к подключению
См. Руководство по эксплуатации датчика.
5
.2
Порядок подключения
Примечание:
Использовать только поставляемый вместе с прибором
высокочастотный кабель правильной длины.
Обозначение (сер. номер) на отдельных частях (корпусе
датчика, корпусе прибора и высокочастотном кабеле)
должно совпадать.
Высокочастотный кабель имеет на одном конце прямой
N-
штекер, а на другом конце угловой N-штекер. Оба
штекера можно подключать к любой стороне.
1
Снять защитный колпачок со штекерного разъема на
корпусе датчика.
2
Штекер (прямой или угловой) высокочастотного
кабеля вставить в разъем на корпусе датчика и рукой
завинтить шестигранную гайку.
3
Шестигранную гайку штекера затянуть гаечным
ключом (SW 19) с макс. моментом 3 Нм (2.212 lbf ft).
4
Гайку штекера зафиксировать предохранительной
скобой. Для этого скобу наложить на одну плоскость
гайки и затянуть торцовым ключом (размер 4).
3
1
2

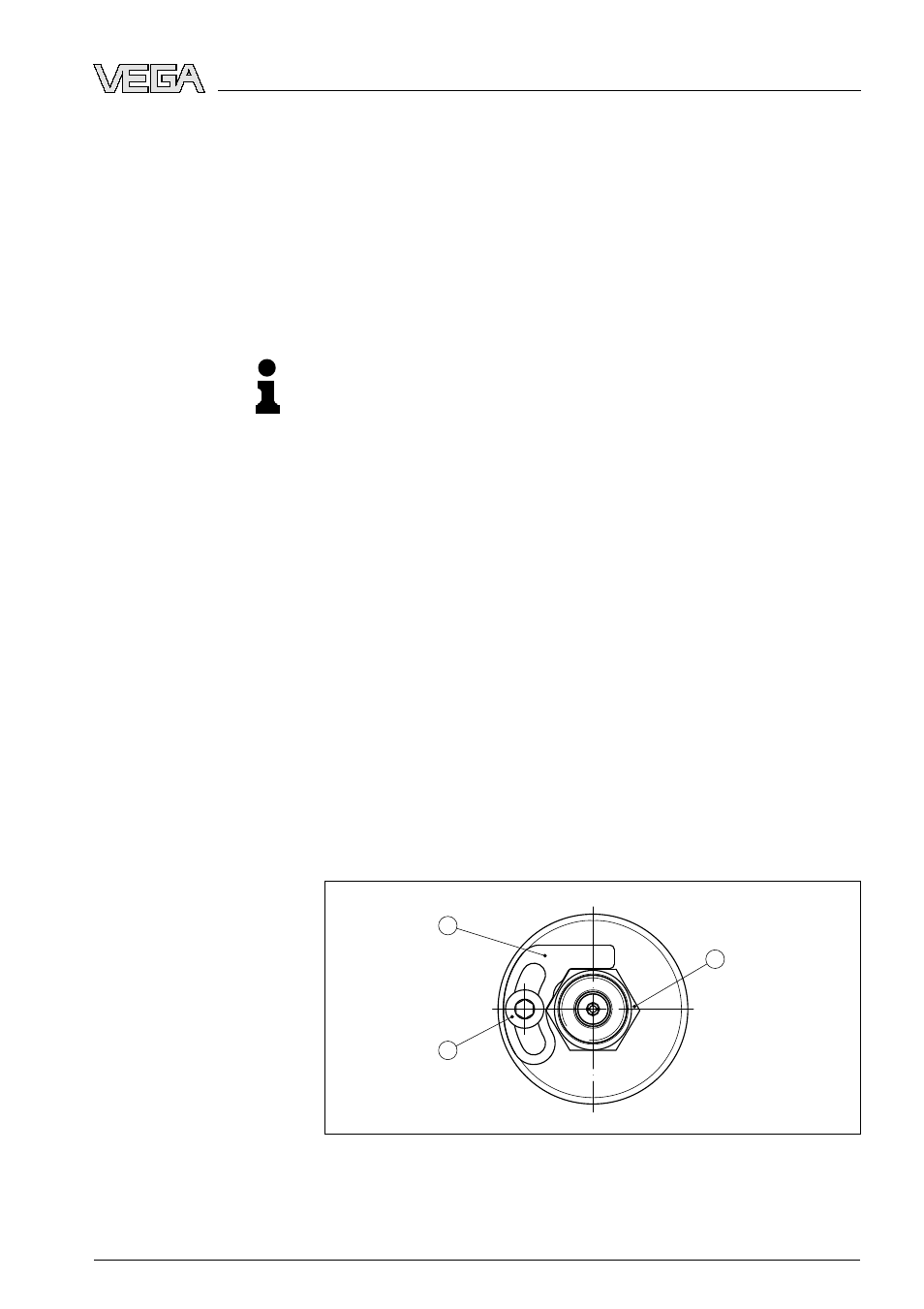

Рис. 3: Предохранительную скобу наложить на корпус датчика и затянуть.
1
Предохранительная скоба
2
Стопорный винт
3
Шестигранная гайка штекера
