12
5 Подключение датчика к выносному корпусу
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417

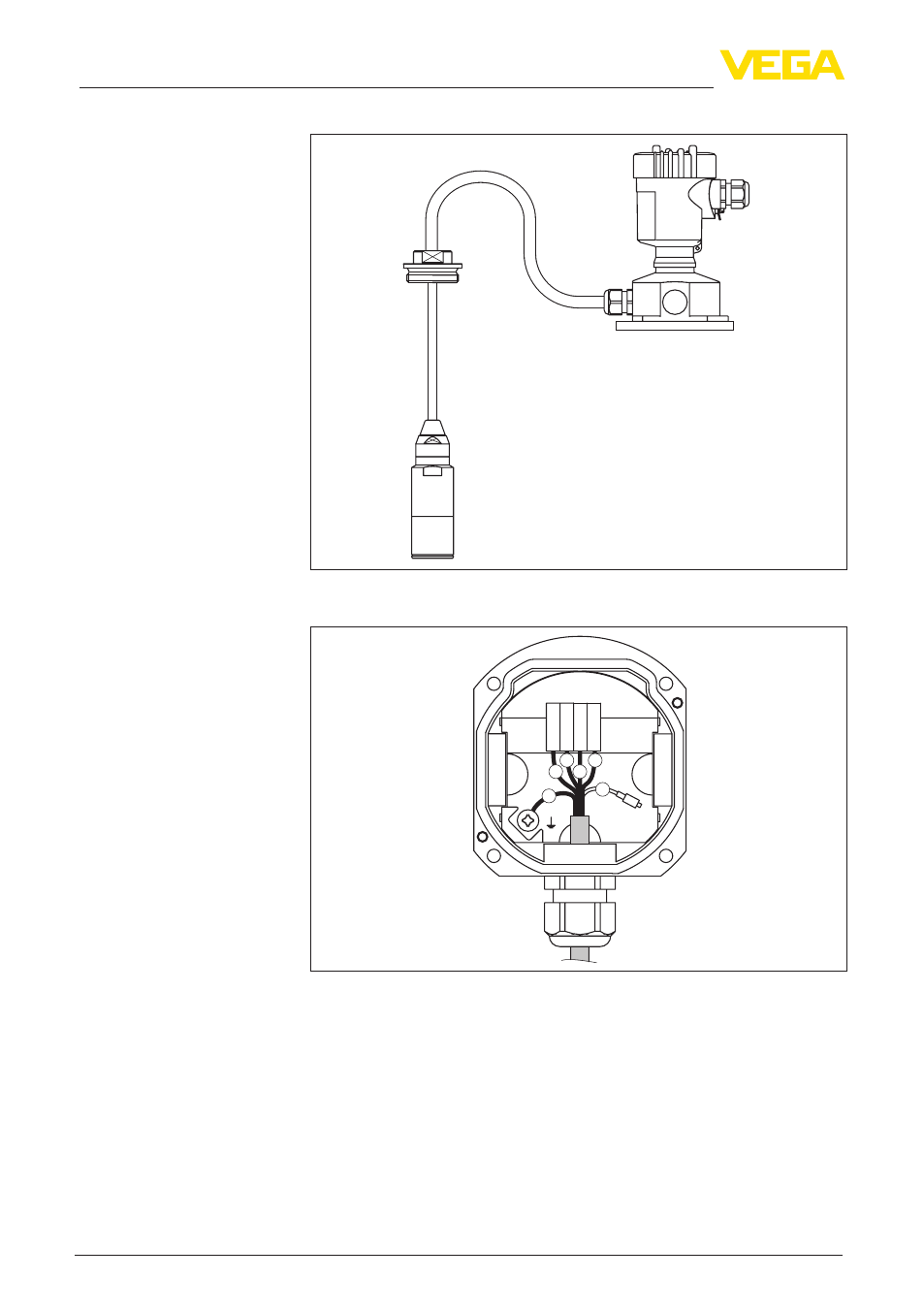

Рис. 8: Выносной корпус в сочетании с VEGABAR 66, 67
1 2 3 4
6
3
4
1
2
5
Рис. 9: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
6 Капилляр для выравнивания давления
Обзор - VEGABAR 60
Клеммный отсек
