VEGACAL 69 • 4 … 20 mA/HART - двухпроводный
31178-R
U-131015
Индикатор
Жидкокристаллический точечно-матричный дисплей
Элементы настройки
4 клавиши
Степень защиты
Ʋ не установлен в датчике
IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус
ABS
Ʋ Смотровое окошко
Полиэстровая пленка
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
12 … 36 V DC
Ʋ Устройство EEx-ia
12 … 30 V DC
Ʋ Устройство EEx-d-ia
18 … 36 V DC
1000
750
500
250
12
18
16
14
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

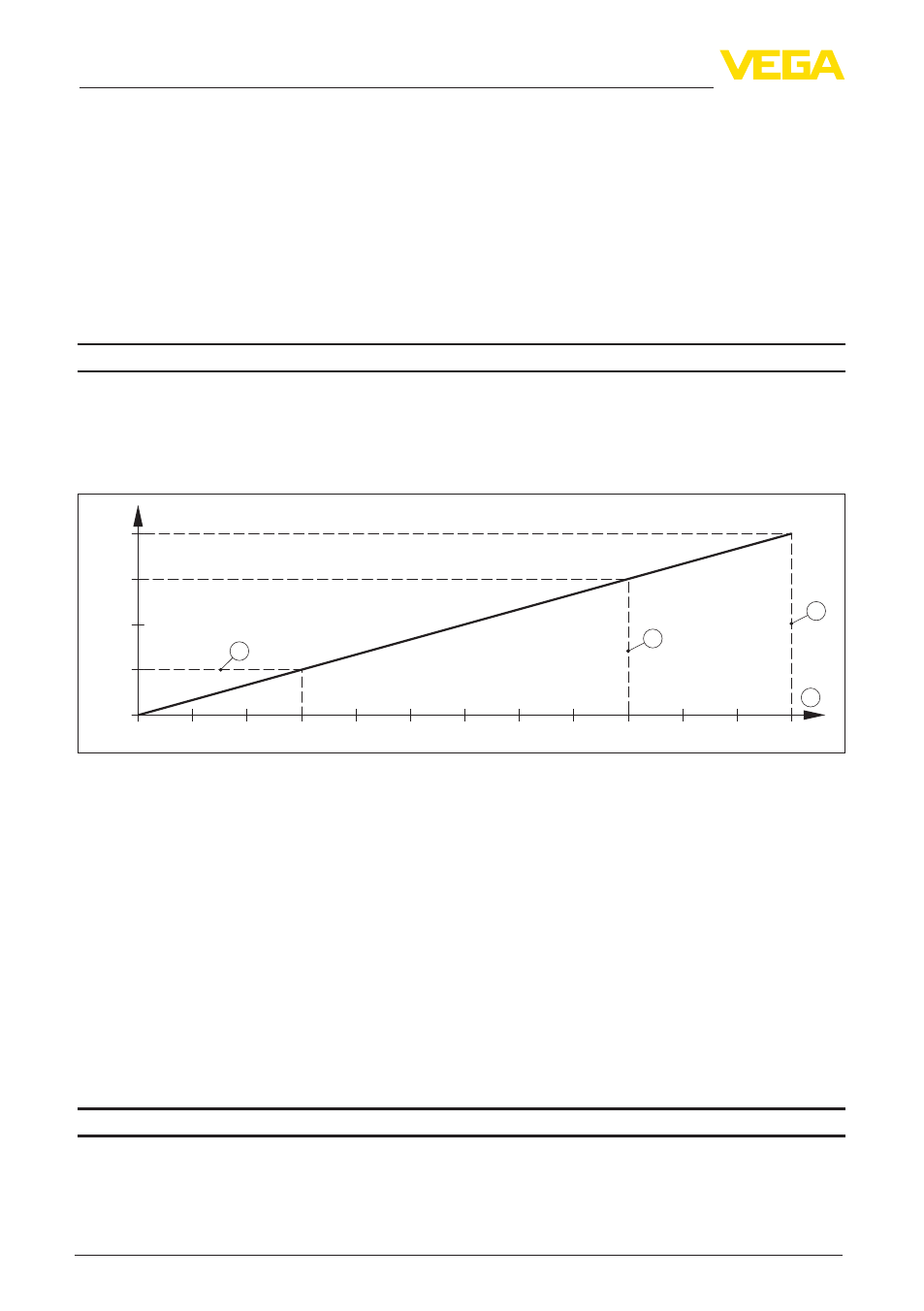

Рис. 27: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства EEx-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство EEx-ia
20 … 30 V DC
Ʋ Устройство EEx-d-ia
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус
IP 66/IP 67
