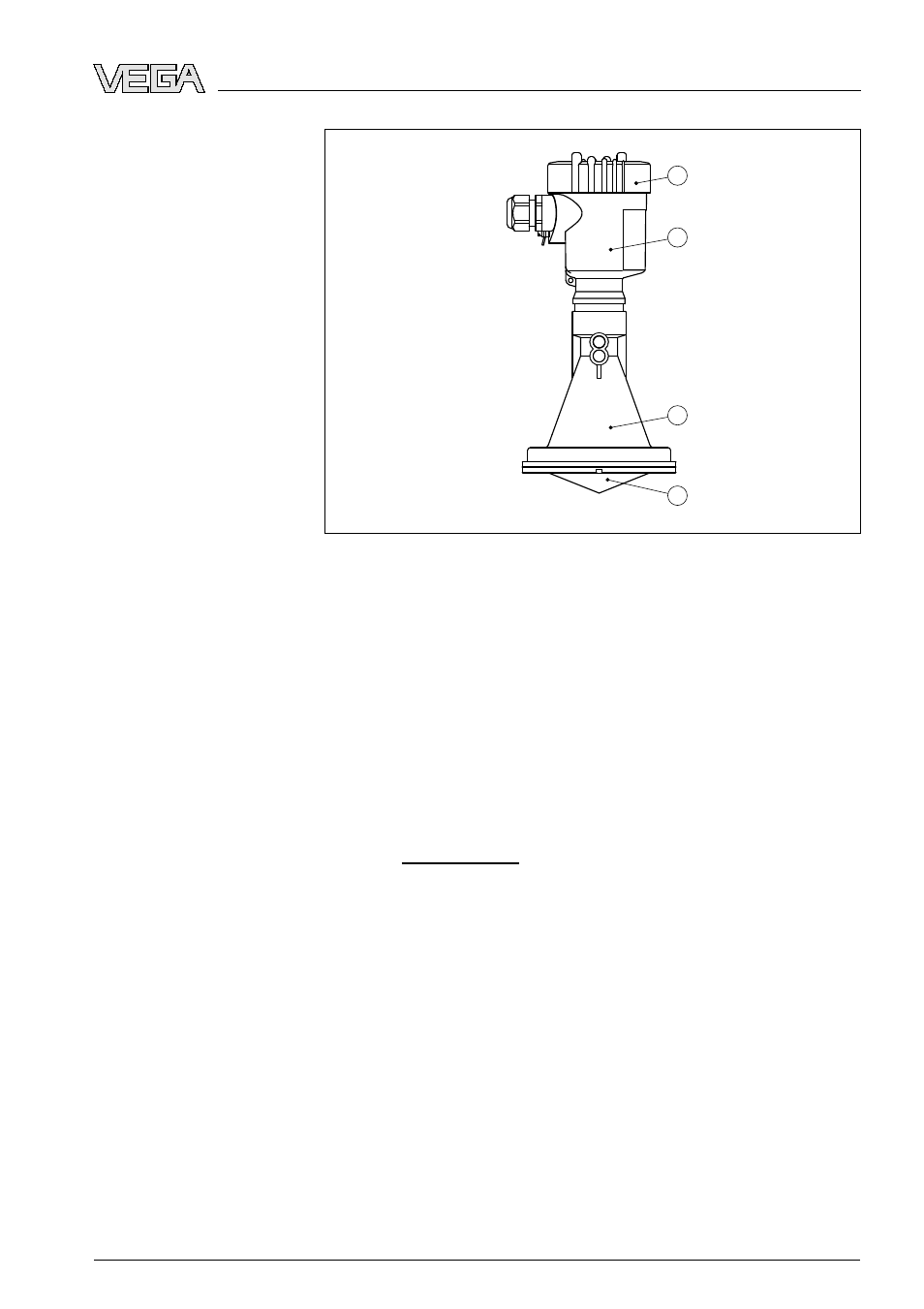

Рис. 1: VEGAPULS 67 в резьбовом исполнении с пластиковой рупорной
антенной и пластиковым корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с блоком электроники
3
Присоединение и пластиковая рупорная антенна
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l
Тип устройства
l
Артикул и серийный номер устройства
l
Числовые коды документации
l
Технические данные: разрешения, тип антенны, тип присо-
единения, уплотнение/температура процесса, сигнальный
выход, питание, степень защиты, класс защиты
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3
.2
Принцип работы
VEGAPULS
67 предназначен для применения на сыпучих про-
дуктах в силосах высотой до 15 м.
Антенна радарного датчика излучает короткие радарные им-
пульсы длительностью прибл. 1 нс и принимает их в виде эхо-
сигналов, отраженных от поверхности продукта. Время прохо-
ждения радарного импульса от излучения до приема пропор-
Типовой шильдик
Область применения
Принцип действия
VEGAPULS
67 • Foundation Fieldbus
