Страница 24
24
5 Подключение к источнику питания
VEGASON 61 • 4 … 20 mA/HART - двухпроводный
28775-R
U-130507
I2C
1
1
2

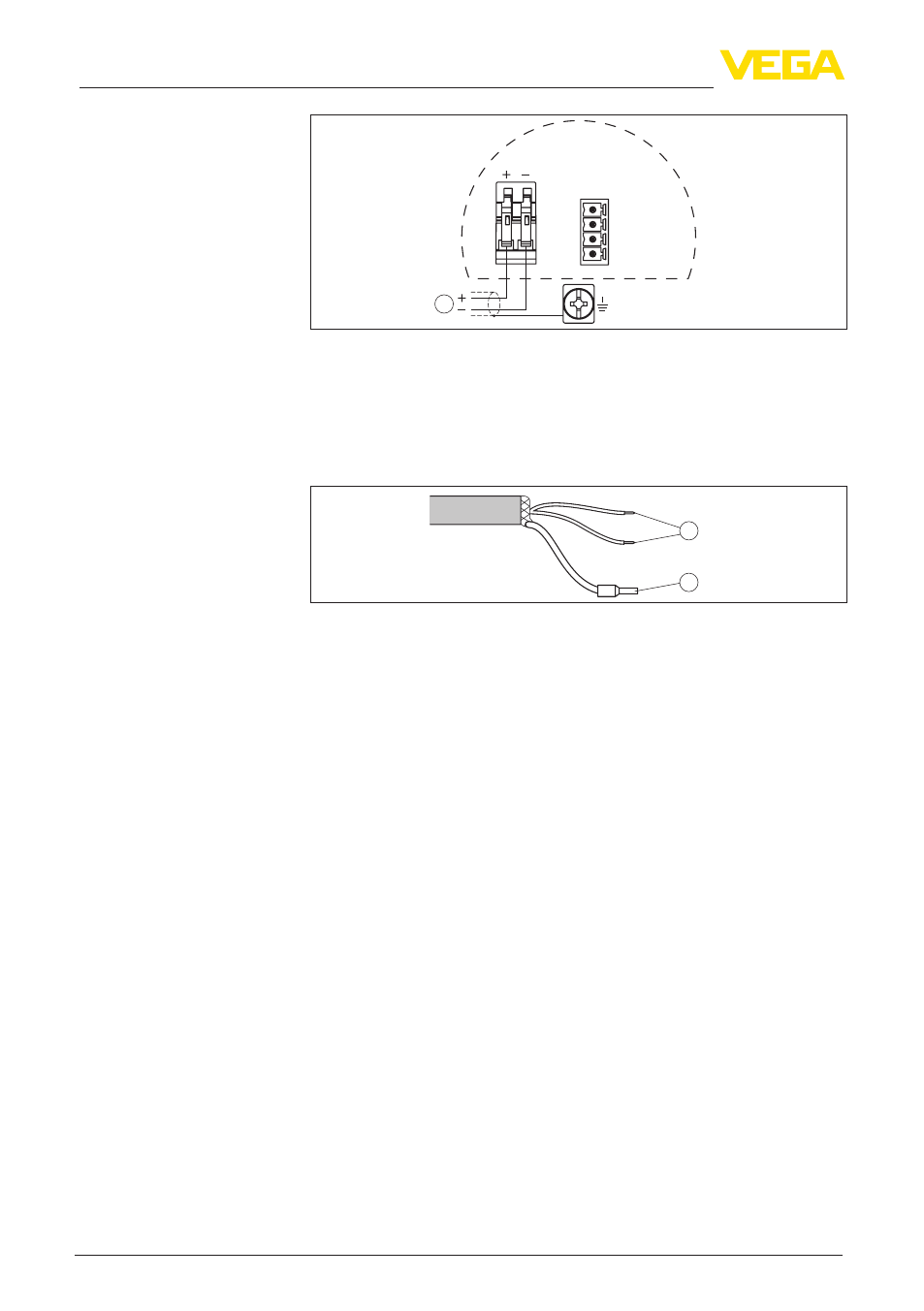

Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68 (1 bar)
1
2
Рис. 23: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.6 Фаза включения
После подключения VEGASON 61 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Схема подключения
Назначение прово-
дов соединительного
кабеля
Фаза включения
