VEGAPULS 63

,

фланцевое исполнение

31,5 mm

(1.24")

163,5 mm (6.44")

ø 75 mm

(2.95")

3

2

4 mm / 8mm (0.16" / 0.32")

15,5 mm

(0.61")

102 mm (4.02")

ø 44 mm

(1.73")

1

3

4 mm (0.16")

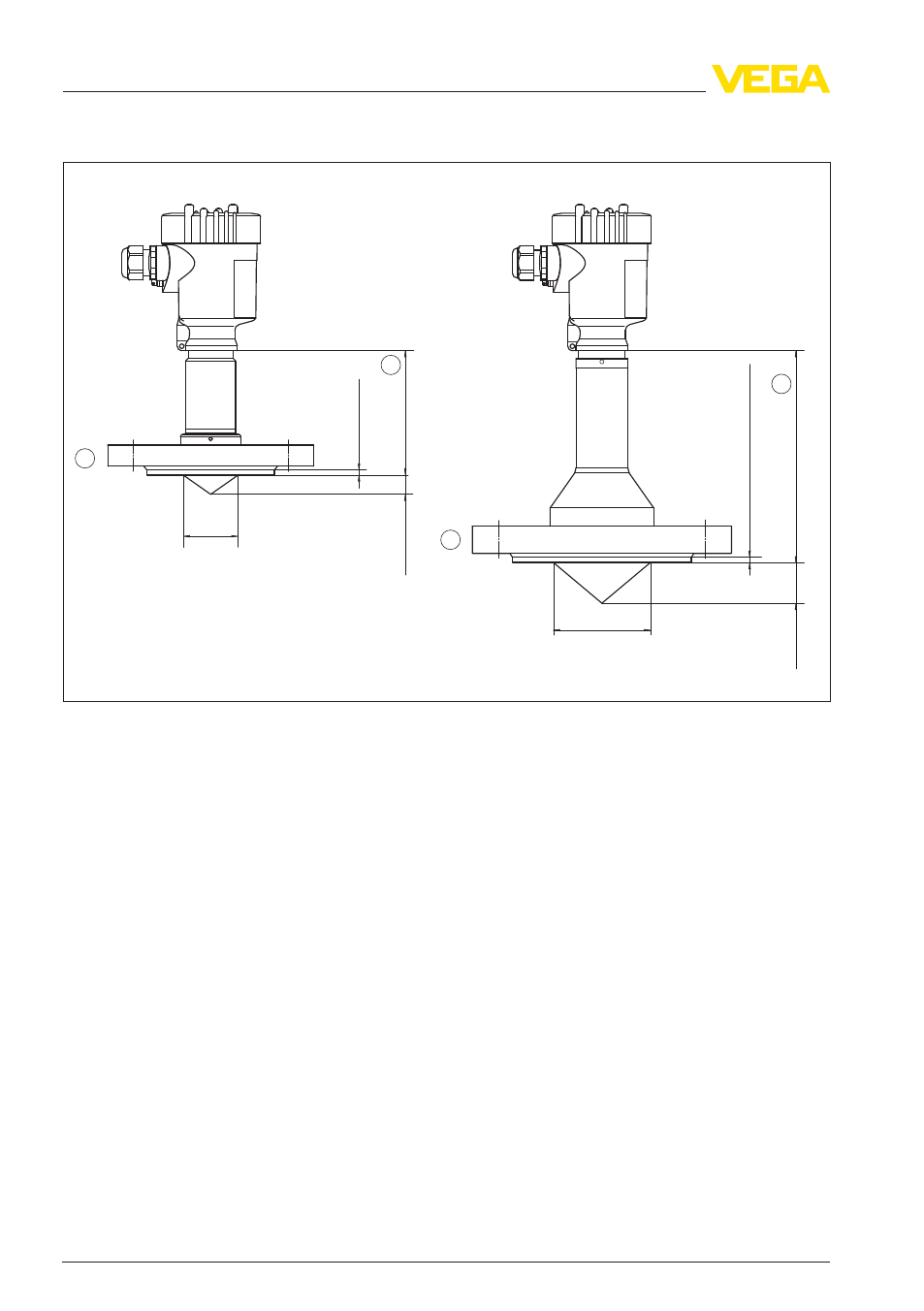

Рис. 38: VEGAPULS 63, фланцевое исполнение

1

DN 50/DN 65

и 2"/2½"

2

от DN 80 и от 3"

3

У корпуса из нержавеющей стали и алюминиевого двухкамерного корпуса этот размер на 4 мм
(0.157")

меньше

66

VEGAPULS

63 • Foundation Fieldbus

10 Приложение

28451

-RU

-120604
