Страница 17
Advertising
1
4
5
6
7
8
9
10
2
3

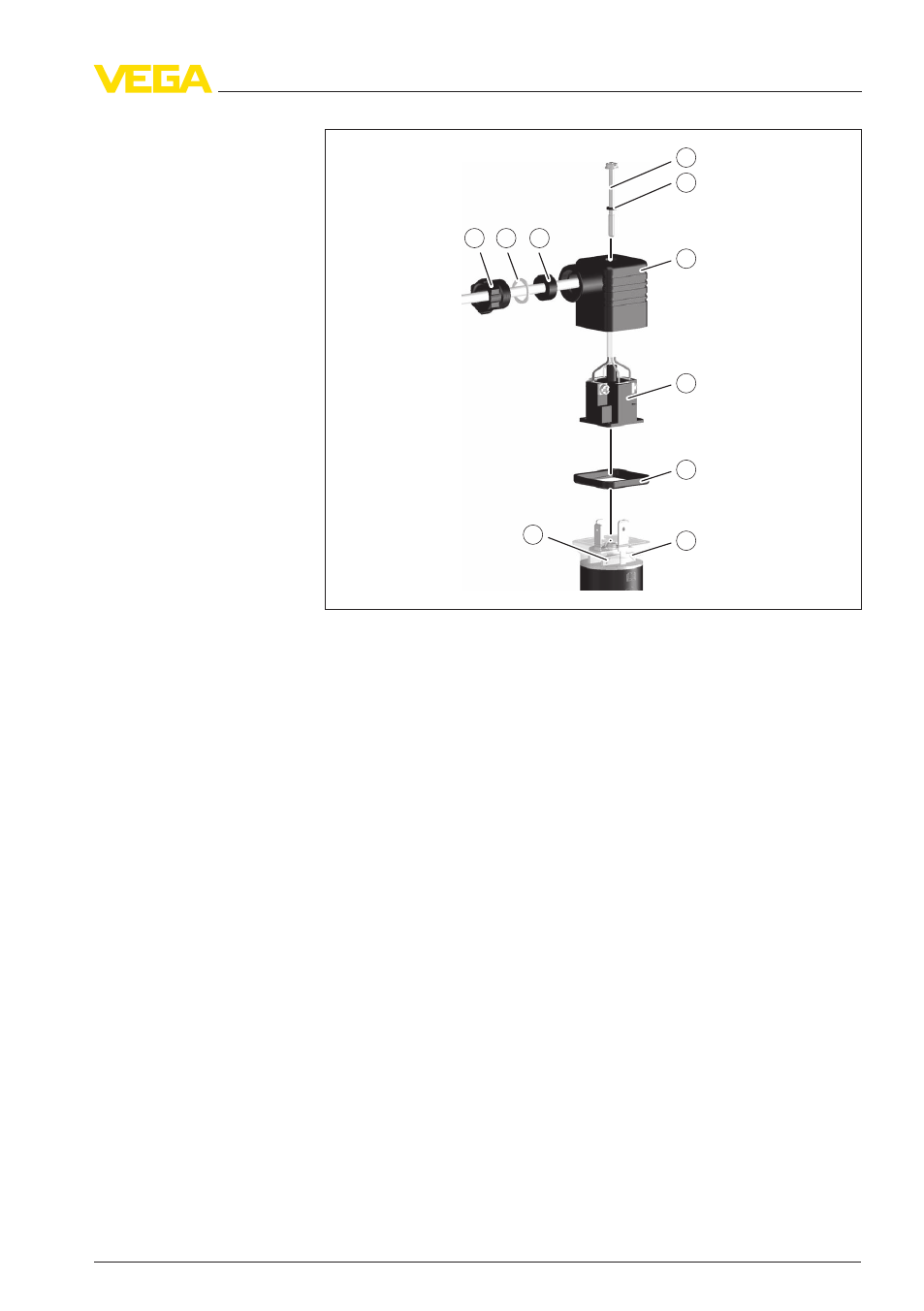

Рис. 8: Подключение - штекерный разъем ISO 4400
1
Нажимный винт
2
Упорная шайба
3
Уплотнительное кольцо
4
Крепежный винт
5
Уплотнительная шайба
6
Корпус разъема
7
Вставка разъема
8
Профильное уплотнение
9
Индикатор состояния
10
VEGASWING 51
Штекерный разъем ISO 4400 - технология режущего кон-
такта
Для данного разъема используется стандартный кабель круглого
сечения. Изоляцию внутренних проводов снимать не следует.
Подключение проводов происходит автоматически при завора-
чивании разъема. Диаметр кабеля 5,5 … 8 мм, климатическое
исполнение IP 67.
VEGASWING
51 • - транзистор (PNP)
17
5 Подключение к источнику питания
30213
-
RU
-120124
