9 Приложение
VEGASWING 63 • - реле (DPDT)
29229-R
U-130104
Элементы настройки
Переключатель режимов работы
Ʋ A
Сигнализация максимального уровня или защита от
перелива/переполнения
Ʋ B
Сигнализация минимального уровня или защита от
сухого хода
Переключатель плотности
Ʋ 0,5
0,5 … 2,5 г/см³ (0.018 … 0.9 oz/in³)
Ʋ 0,7
0,7 … 2,5 г/см³ (0.025 … 0.9 oz/in³)
Питание
Рабочее напряжение
20 … 253 V AC, 50/60 Hz, 20 … 72 V DC (при
U > 60 V DC температура окружающей среды может
составлять не более 50 °C/122 °F)
Потребляемая мощность
1 … 8 VA (AC), прибл. 1,5 W (DC)
Защита
Степень защиты
IP 66/IP 67
Категория перенапряжений
III
Степень защиты
I
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь от-
личающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
9.2 Размеры
VEGASWING 63 - корпус
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

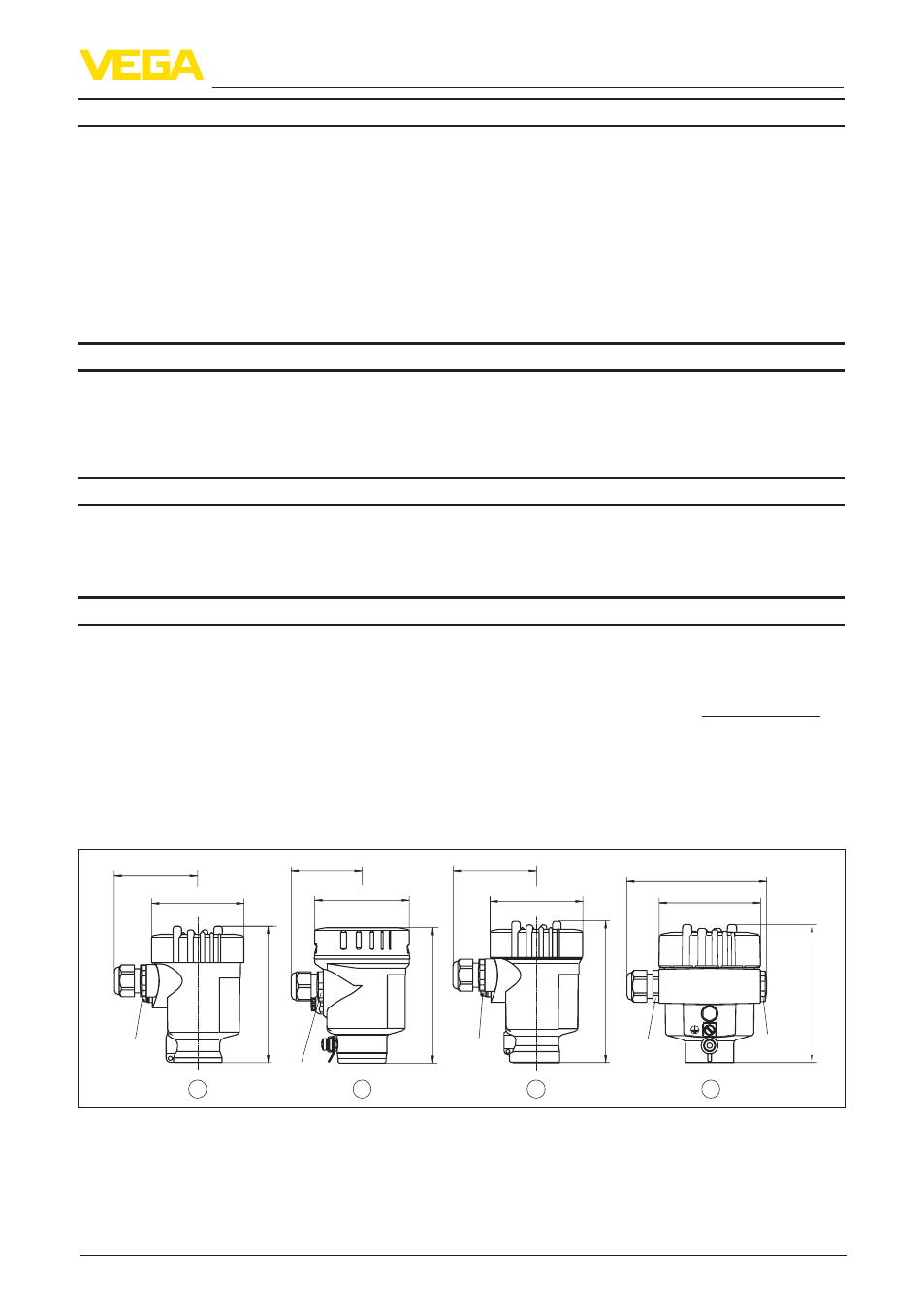

Рис. 36: Исполнения корпуса
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали (точное литье)
4 Алюминиевый корпус
