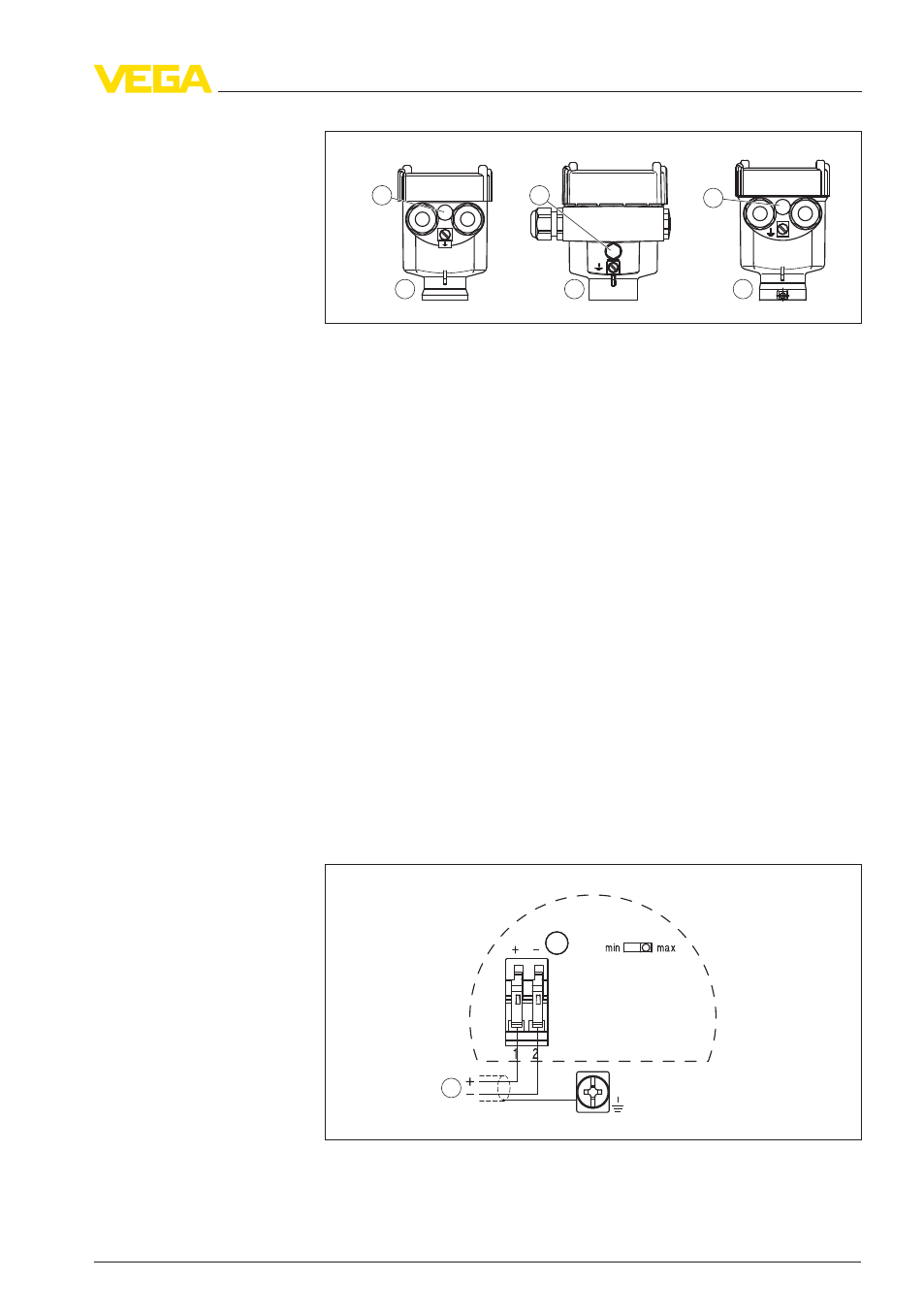

Рис. 8: Однокамерный корпус из различных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (
не для EEx d)
Для подключения к устройству формирования сигнала VEGATOR
(Ex). Питание датчика осуществляется через подключенное
устройство формирования сигнала VEGATOR (см. "Технические
данные", Технические данные Ex см. в "Рекомендации по
безопасности").
Данный пример подключения действителен для всех универ-
сальных устройств формирования сигнала.
Если переключатель режимов работы VEGAVIB 62 правильно
установлен на "max.", то на VEGAVIB 62 горит световой
индикатор:
l Красный - если вибрирующий элемент покрыт продуктом
l Зеленый - если вибрирующий элемент не покрыт продуктом
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"
Технические данные".
1
Рис. 9: Схема подключения
1 Питание
Обзор корпусов
Схема подключения
