16
5 Подключение к источнику питания
VEGACAP 66 • - двухпроводный
30023-R
U-131015

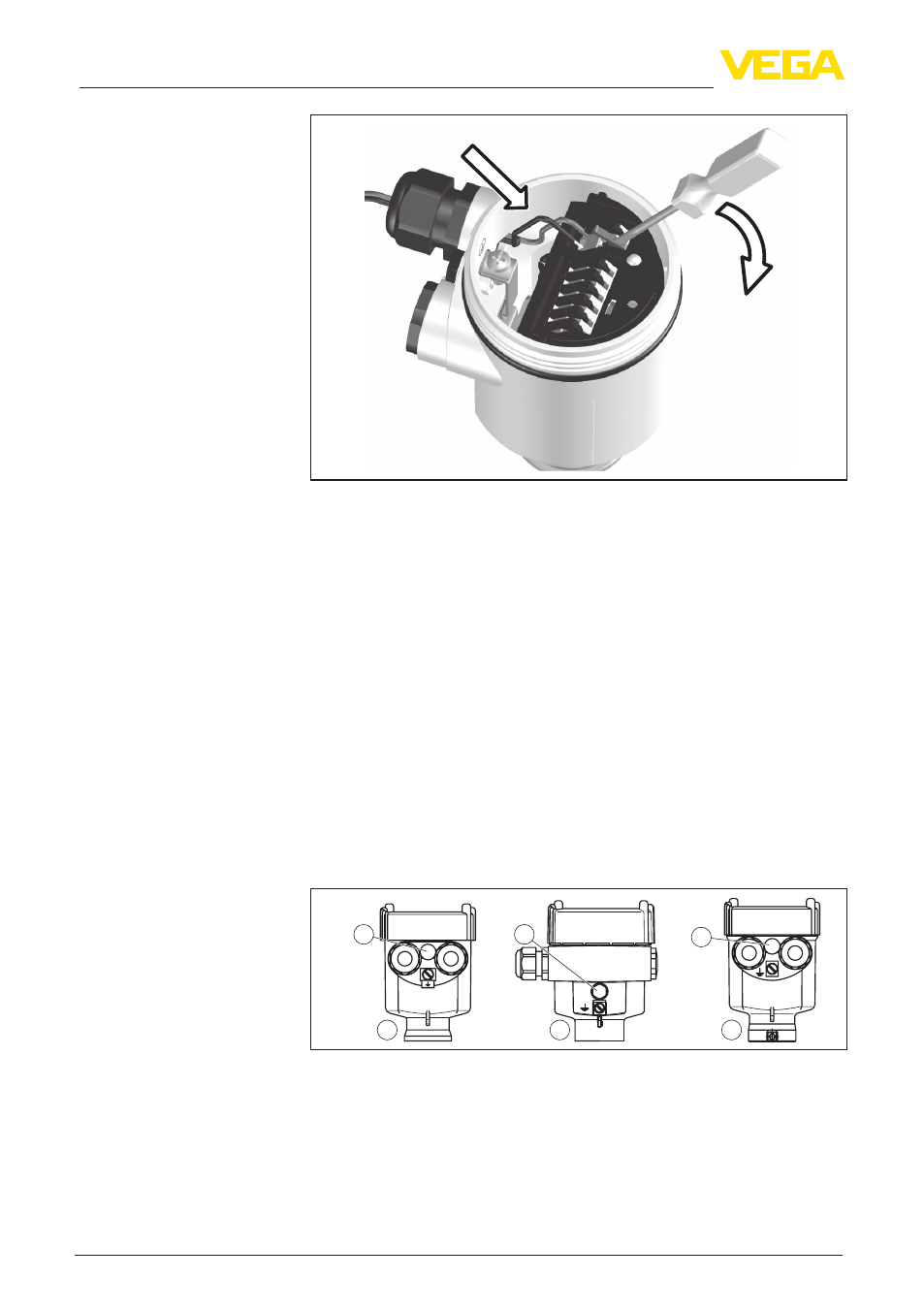

Рис. 8: Подключение: шаги 5 и 6
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. При необходимости, выполнить повторную настройку.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
1
4
4
4
2
3
Рис. 9: Однокамерный корпус из различных материалов
1 Пластик (не для исполнения с защитой от взрыва пыли)
2 Алюминий
3 Нержавеющая сталь
4 Фильтр для компенсации давления воздуха или заглушка при
исполнении IP 66/IP 68, 1 bar
Обзор корпусов
