Инструкция по эксплуатации VEGA VEGAPULS 62 (≥ 2.0.0 - ≤ 3.8) standpipe ver. 4 … 20 mA_HART four-wire
Страница 19
Advertising
1
2
3
4
5

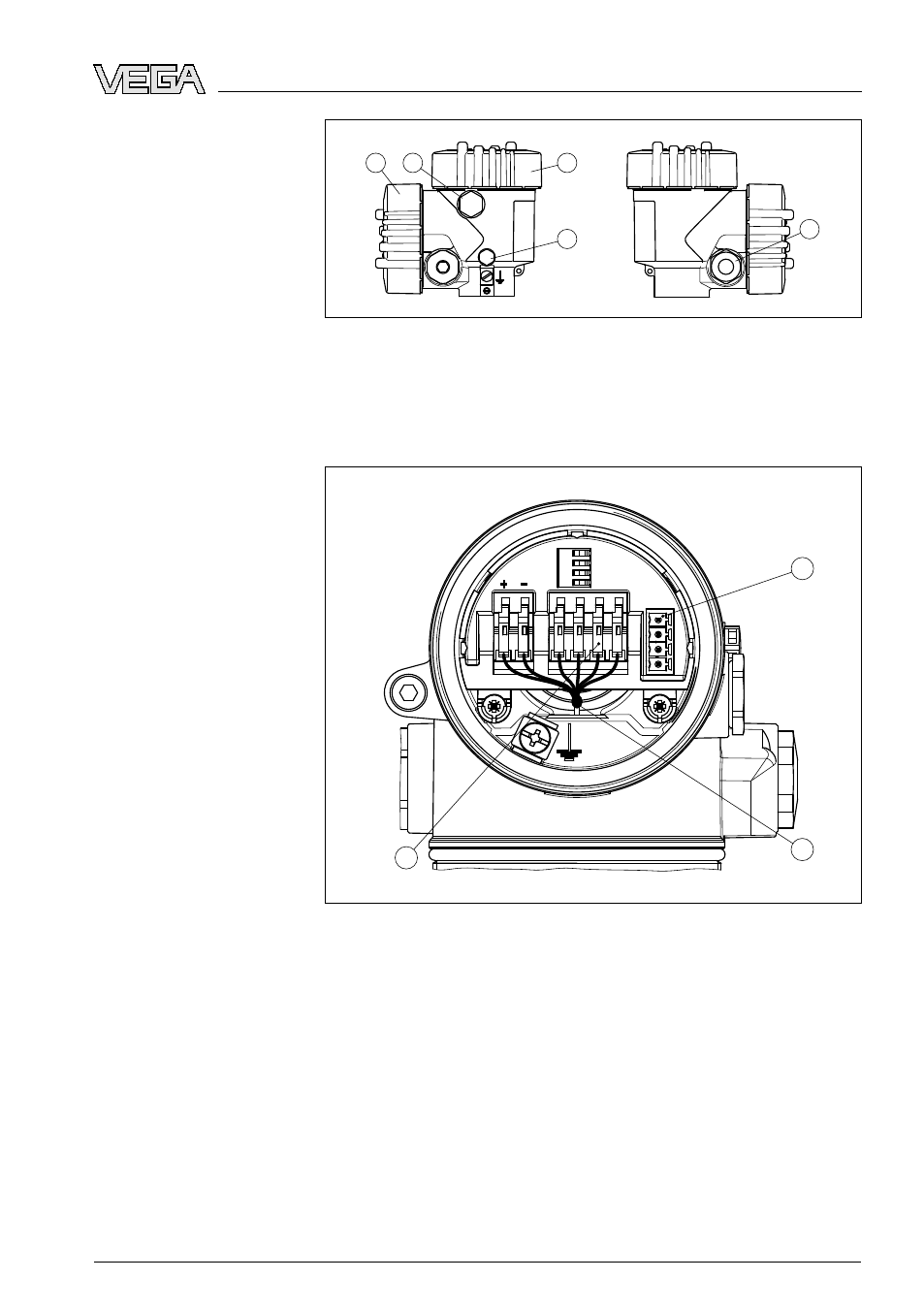

Рис. 7: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
1
3
2
Display
1
2
5 6 7 8
I²C
Рис. 8: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
VEGAPULS
62 с опускной трубой • 4 … 20
mA/HART - четырехпроводный
19
5 Подключение к источнику питания
28738
-
RU
-090417
