9
4 Монтаж
Блок электроники • VEGABAR серии 50/60
30175-R
U-130417
2
1

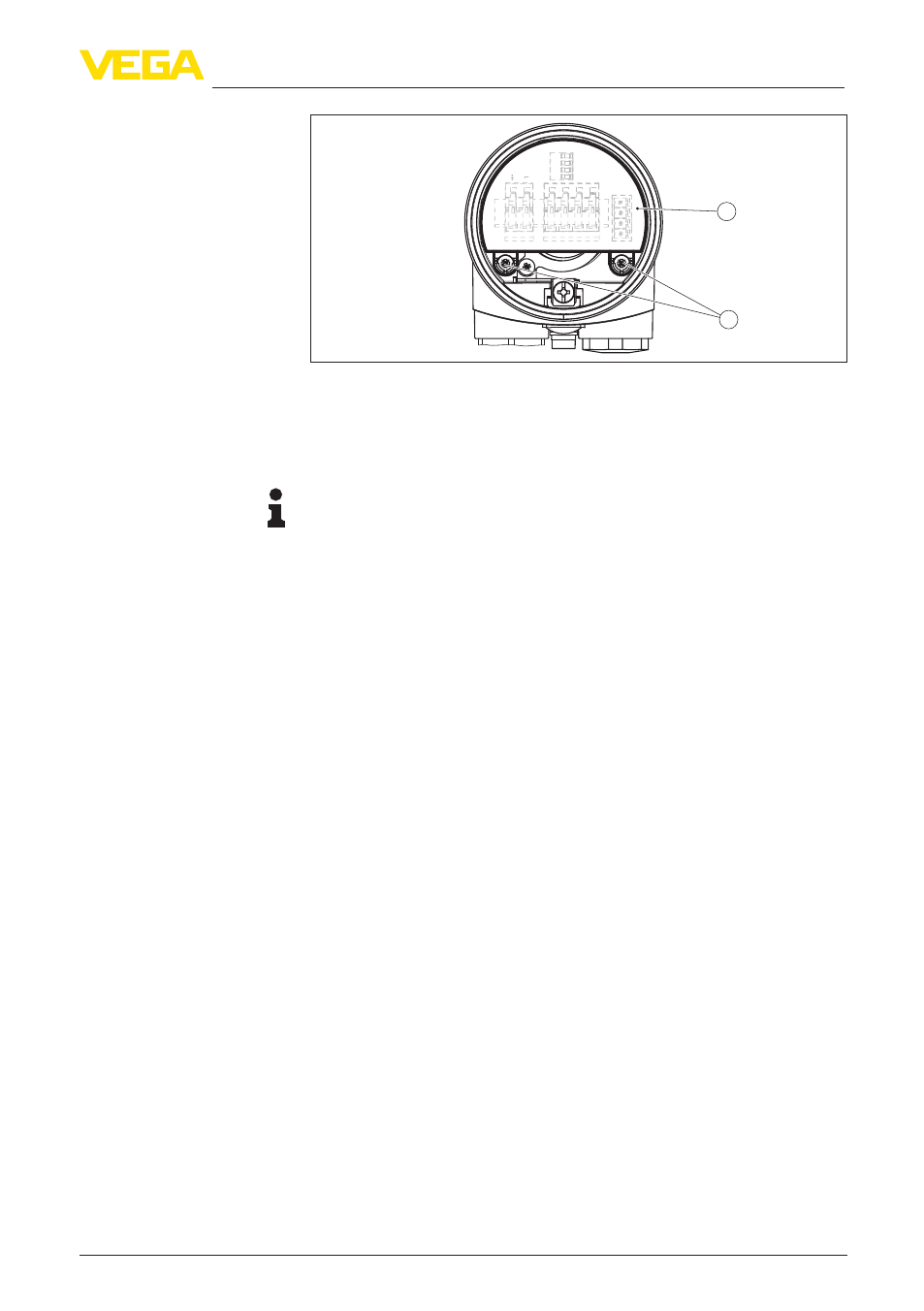

Рис. 3: Крепежные винты
1 Блок электроники
2 Крепежные винты (2 шт.)
5. Вынуть старый блок электроники, взяв его за рычажки.
Примечание:
Не следует поворачивать корпус при замене электроники, иначе
штекер электронного блока может оказаться в неправильном
положении.
6. Аккуратно вставить новый блок электроники. Штекер блока
должен занять правильное положение.
7. Снова завинтить и затянуть оба крепежных винта.
8. Подключить провода к контактам в соответствии с
руководством по эксплуатации датчика.
9. Завинтить крышку корпуса.
Замена блока электроники произведена.
