Страница 25
8
Слегка потянув за провода, проверить надежность их
закрепления в контактах
9
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
10 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11 Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

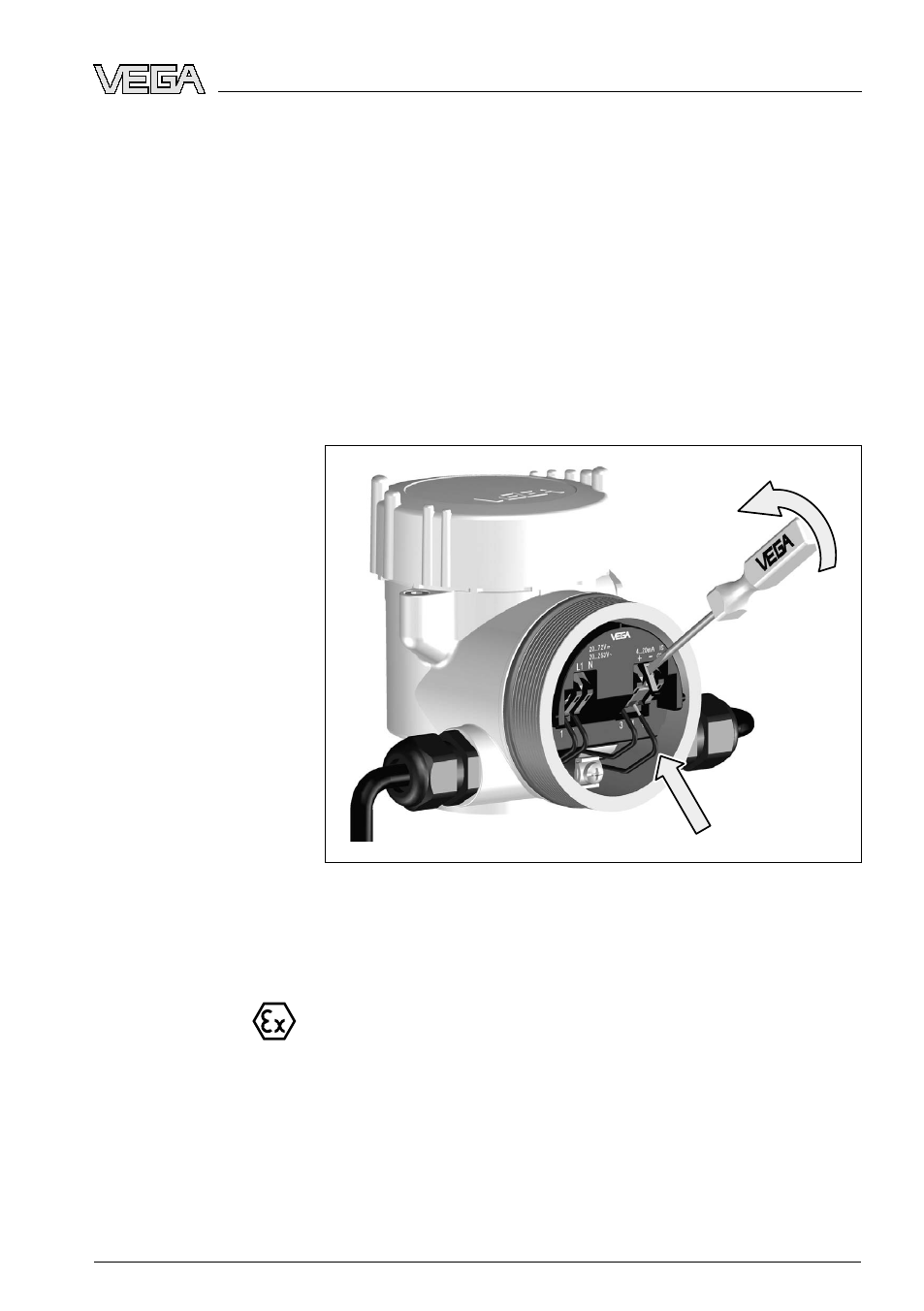

Рис. 16: Подключение: шаги 5 и 6
5.3 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в исполнении E
xd.
VEGAPULS
66 • 4 … 20
mA/HART - четырехпроводный
25
5 Подключение к источнику питания
28443
-RU
-090417
