Инструкция по эксплуатации VEGA VEGAVIB 62 Cable shortening set
Страница 16
1
2
3
14
19

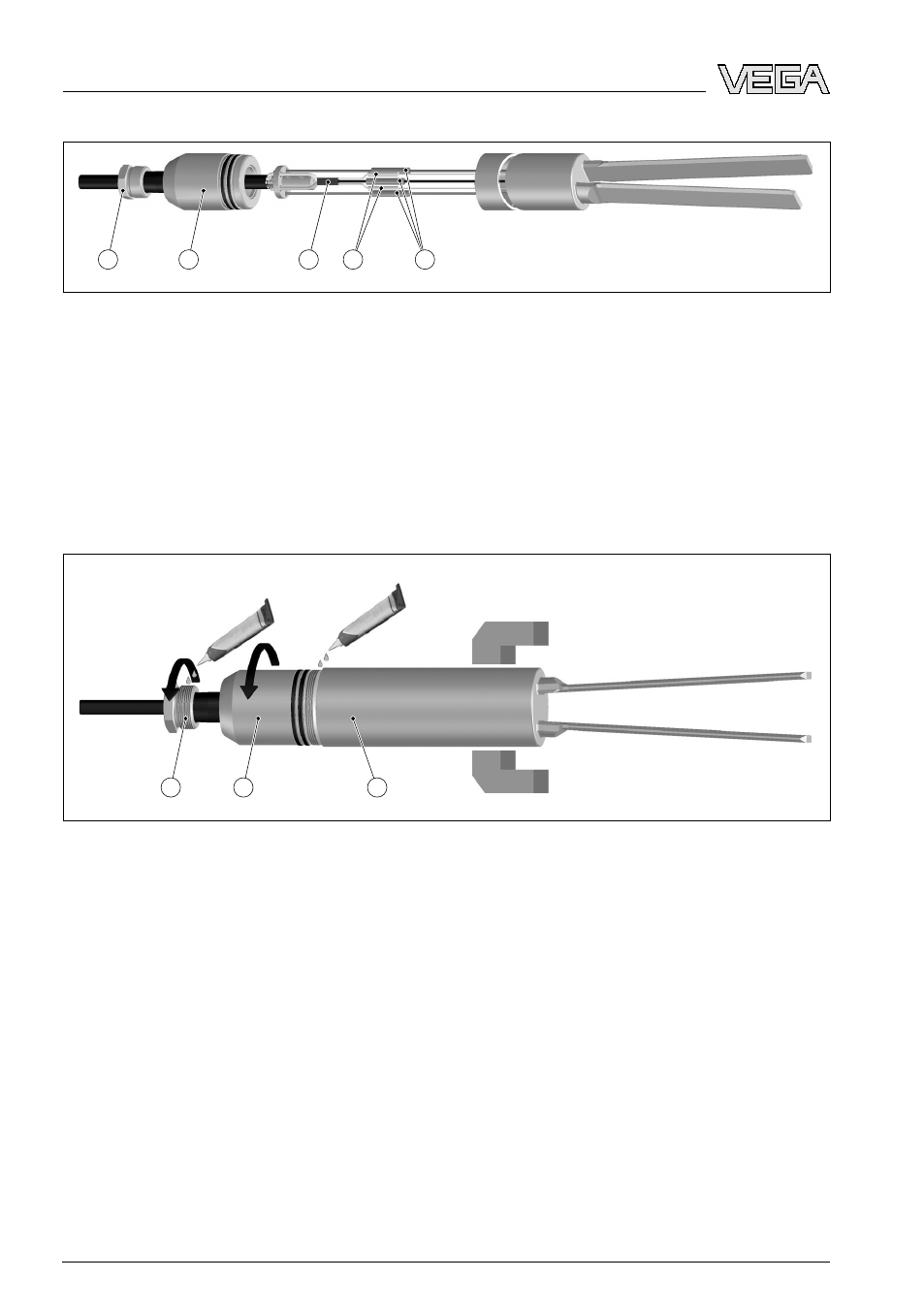

Рис. 13: Соединение проводов с помощью соединительных гильз
1
Соединительные гильзы - желтые (2 шт.)
2
Соединительные гильзы - красные (3 шт.)
3
Трубка с усадочными свойствами - голубая
14
Нажимный винт
19
Верхняя часть вибрирующего элемента
26
Соединить части вибрирующего элемента (A + B).
Нанести немного средства для стопорения резьбы. Не
защемлять провода.
При этом кабель не должен крутиться.
14
A
B
Рис. 14: Соединение частей вибрирующего элемента
14
Нажимный винт
A
Верхняя часть вибрирующего элемента
B
Нижняя часть вибрирующего элемента
27
Свинтить вместе части вибрирующего элемента. Для
этого нижнюю часть вибрирующего элемента (B) снова
зажать в тисках и крутить только верхнюю часть
вибрирующего элемента (A). Кабель при этом кру-
титься не должен.
28
Трос (9) потянуть вверх, при этом вдавливая уплотни-
тельные кольца (18) и шайбу (17) в верхнюю часть
вибрирующего элемента (19).
29
Нажимный винт (14) и упорное кольцо (15) надвинуть
на резиновую оболочку (16).
16
VEGAVIB 62 •
Комплект для укорачивания троса
Монтаж
30097
-RU
-080320
