4 Монтаж
4.1 Общие указания
Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно повер-
нуть без инструмента на 330°. Модуль индикации и настройки
также можно установить в одном из четырех положений со
сдвигом на 90°.
Внимание!
У приборов с резьбовым присоединением запрещается завора-
чивать резьбу, держась за корпус прибора! В противном случае
может быть повреждена вращательная механика корпуса.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы при монтаже на открытом
воздухе, в помещениях с повышенной влажностью (например
там, где осуществляется очистка), а также на емкостях с
охлаждением или подогревом.

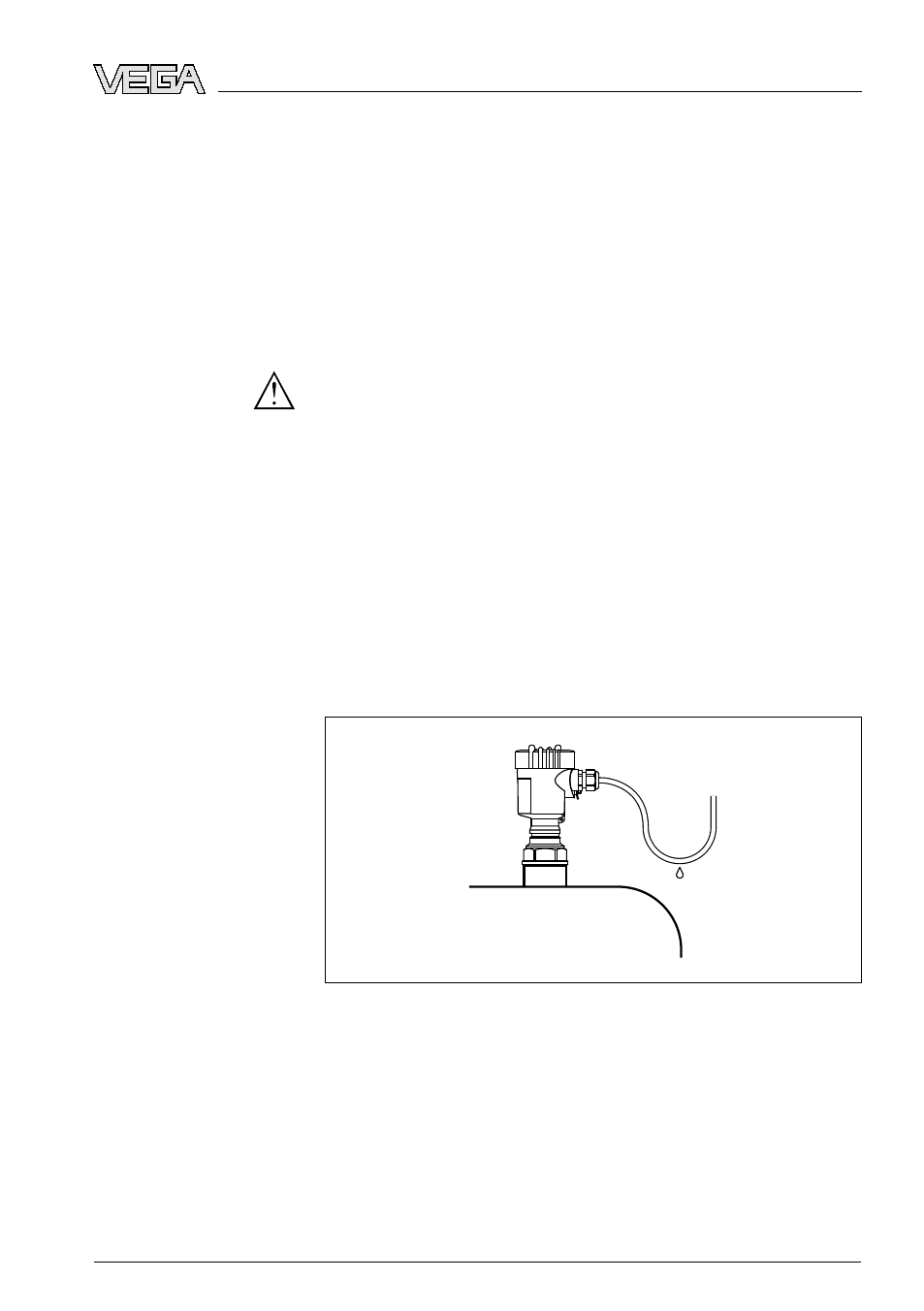

Рис. 2: Меры против попадания влаги
Базовой плоскостью измерительного диапазона датчиков
является нижняя поверхность фланца или поверхность уплотне-
ния присоединительной резьбы.
Монтажное положение
Ввертывание
Наружная влага
Диапазон измерения
