4 Монтаж
VEGASWING 61 • - NAMUR
29226-R
U-130104
2
3
1
4

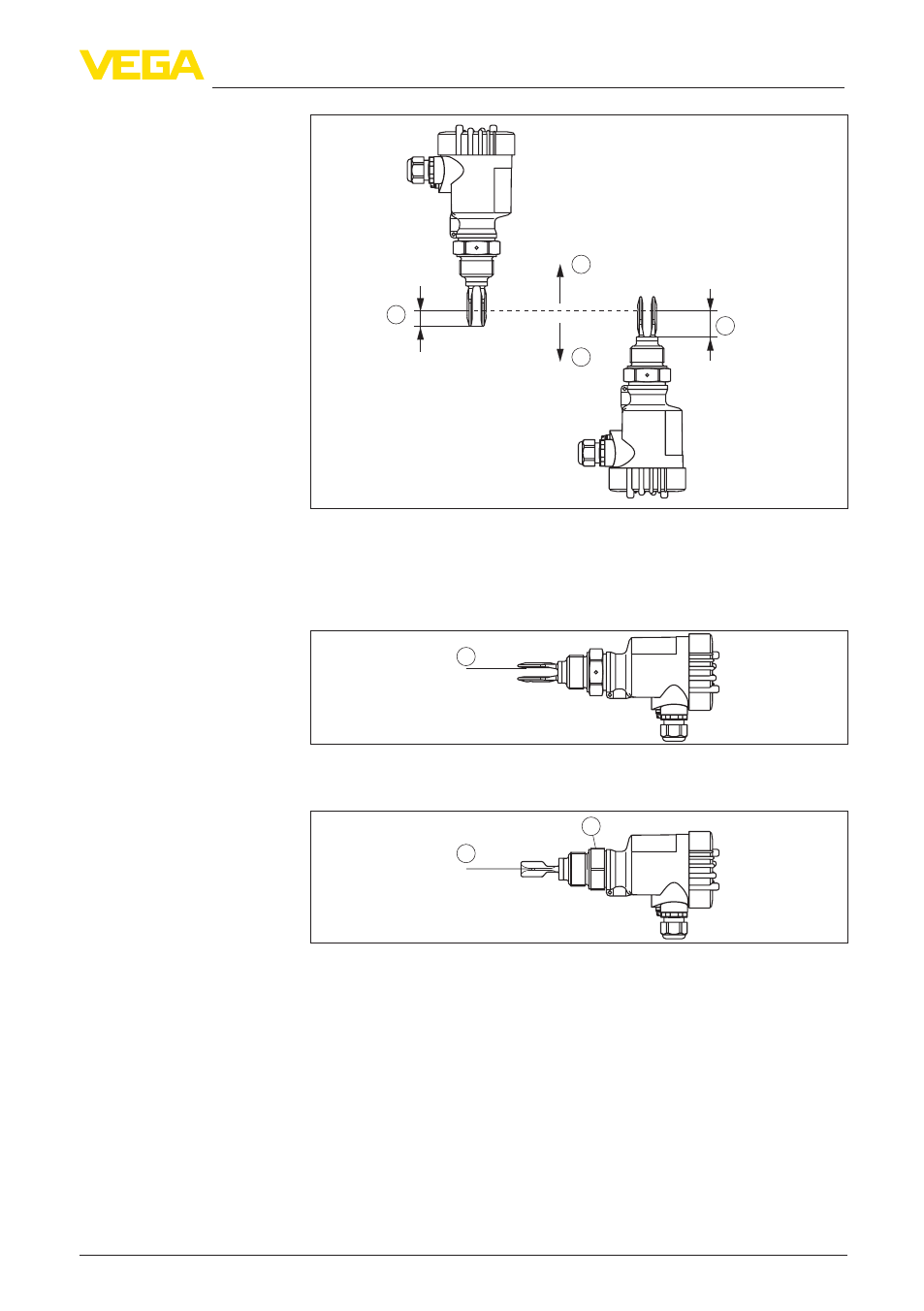

Рис. 2: Вертикальный монтаж
1 Точка переключения прибл. 13 мм
2 Точка переключения при меньшей плотности
3 Точка переключения при большей плотности
4 Точка переключения прибл. 27 мм
1
Рис. 3: Горизонтальный монтаж
1 Точка переключения
1
2
Рис. 4: Горизонтальный монтаж (рекомендуемое положение, особенно
для липких продуктов)
1 Точка переключения
2 Ориентация: при резьбовом исполнении - по маркировке сверху, при
фланцевом исполнении - по отверстиям на фланце
Ниже показана ориентация вилки по отверстиям во фланце у
фланцевого исполнения прибора.
