4 Монтаж
VEGAMET 625 • Двухканальное - HART
28970-R
U-130731
A o
B o
C o
1 o
2 o
3 o
o
o
o
7 o
8 o
9 o
o
o
12 o
N
L1
VEGA
A o
B o
C o
1 o
2 o
3 o
4 o
5 o
6 o
7 o
8 o
9 o
10 o
11 o
12 o
N
L1
VEGA
1 2 3 4 5 6 7 8
1
4 4
2
3

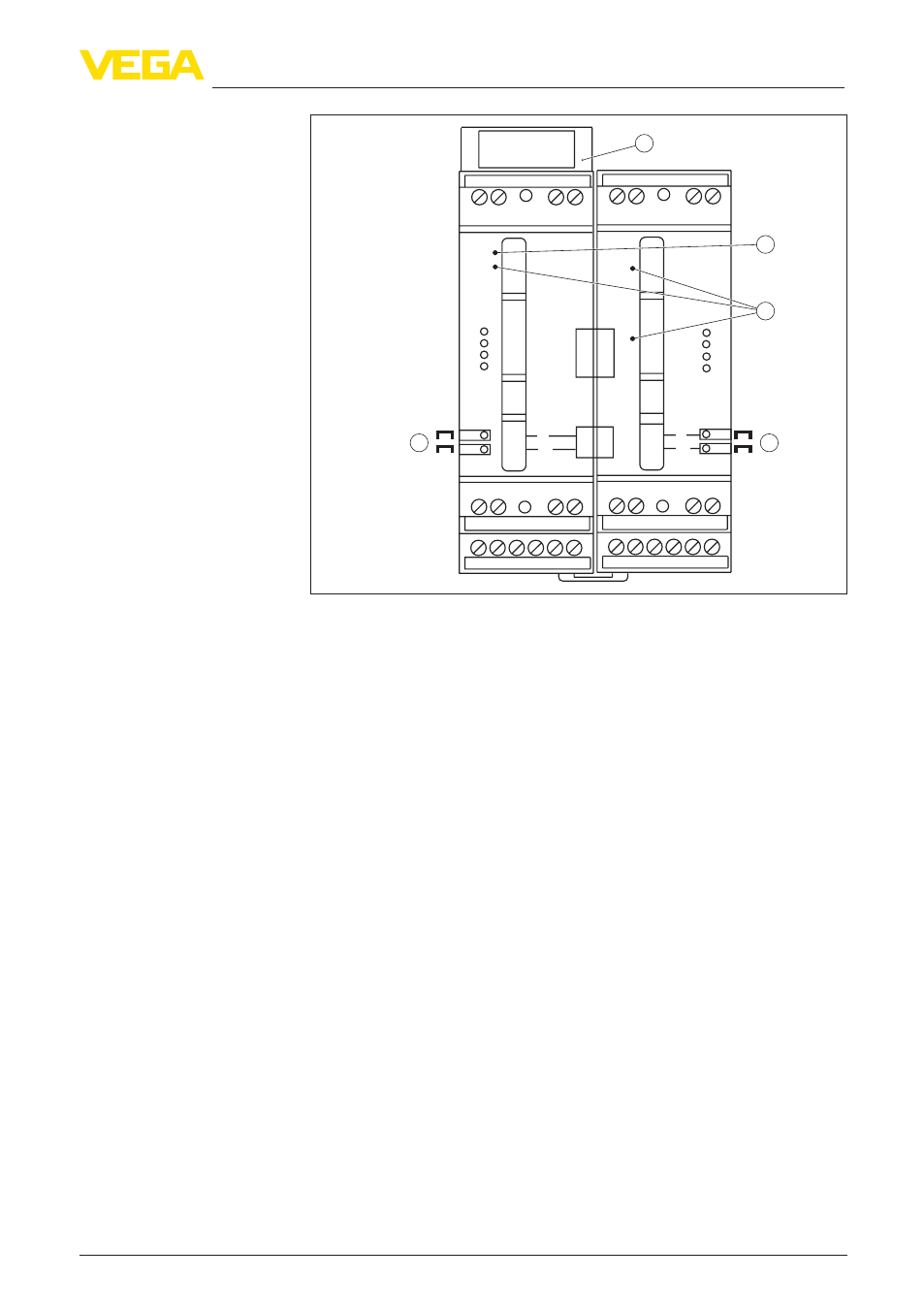

Рис. 2: Разъем VEGAMET 625
1 Разделительная камера Ex
2 Кодирование Ex при исполнении Ex
3 Кодирование типа для VEGAMET 624/625
4 Перемычки для обеспечения питания
