4 Настройка с помощью PACTware
Интерфейс RS232-/Ethernet • VEGAMET 391/624/625, VEGASCAN 693, PLICSRADIO C62
30325-R
U-130731
4.3 Пример проекта
Создание проекта для VEGAMET 391 с датчиком
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
391. В этом примере связь с VEGAMET 391 осуществляется
через порт USB. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник
проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGA USB" и перенести его двойным щелчком
в окно проекта.
2. В категории "Шлюзы" выбрать DTM VEGAMET 391 и
перенести его в окно проекта.
3. В категории "Устройство" выбрать желаемый DTM датчика и
перенести его в окно проекта.
4. Открыть DTM датчика двойным щелчком по нему в окне
проекта и выполнить необходимые установки датчика, см. гл.
"Параметрирование".

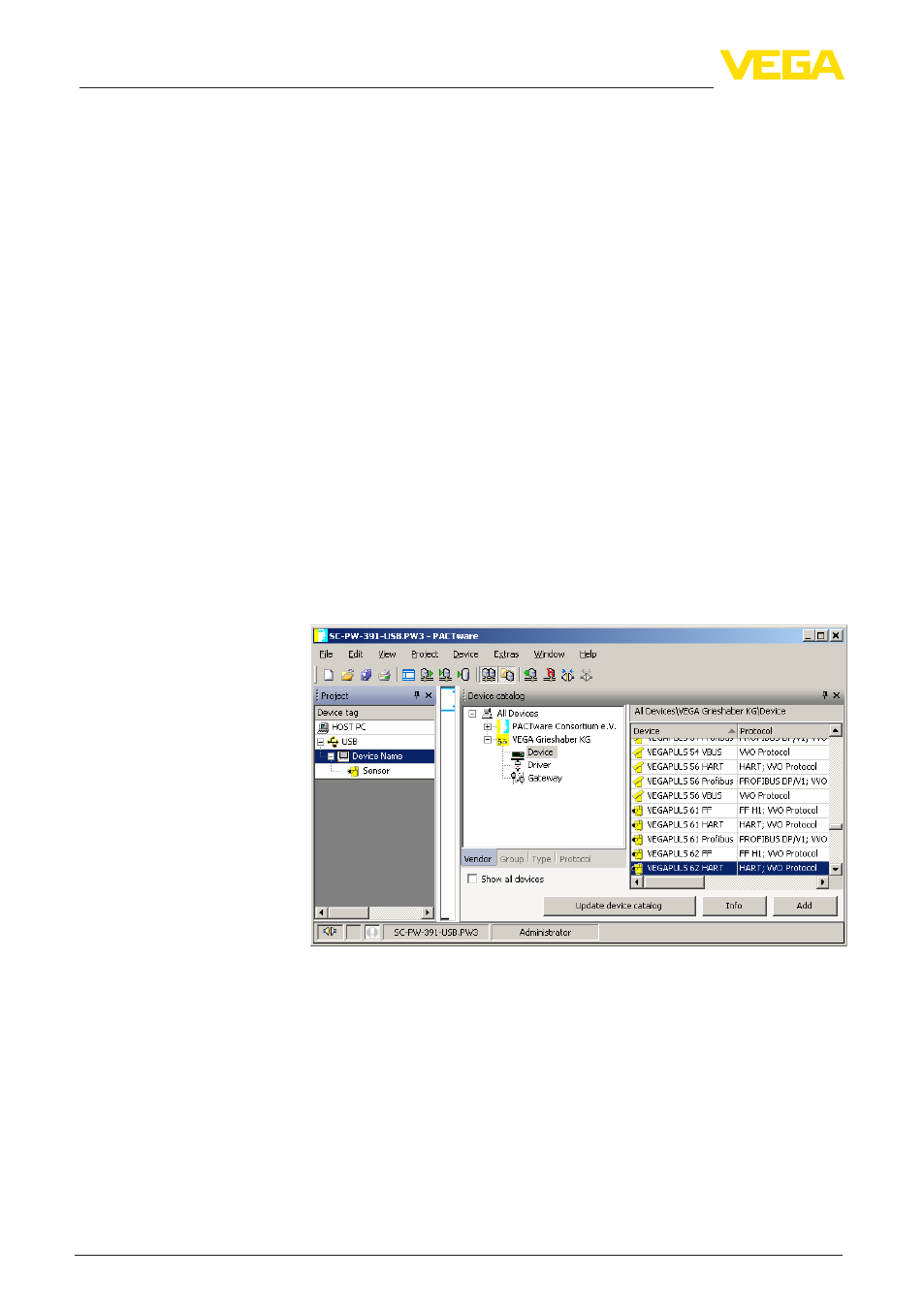

Рис. 2: Проект с VEGAPULS
Создание проекта для VEGAMET 624 с датчиком
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
624. В этом примере связь с VEGAMET 624 осуществляется
через сеть и Ethernet. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник
проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
Подключение VEGAMET
391 через USB
Подключение VEGAMET
624 через Ethernet
