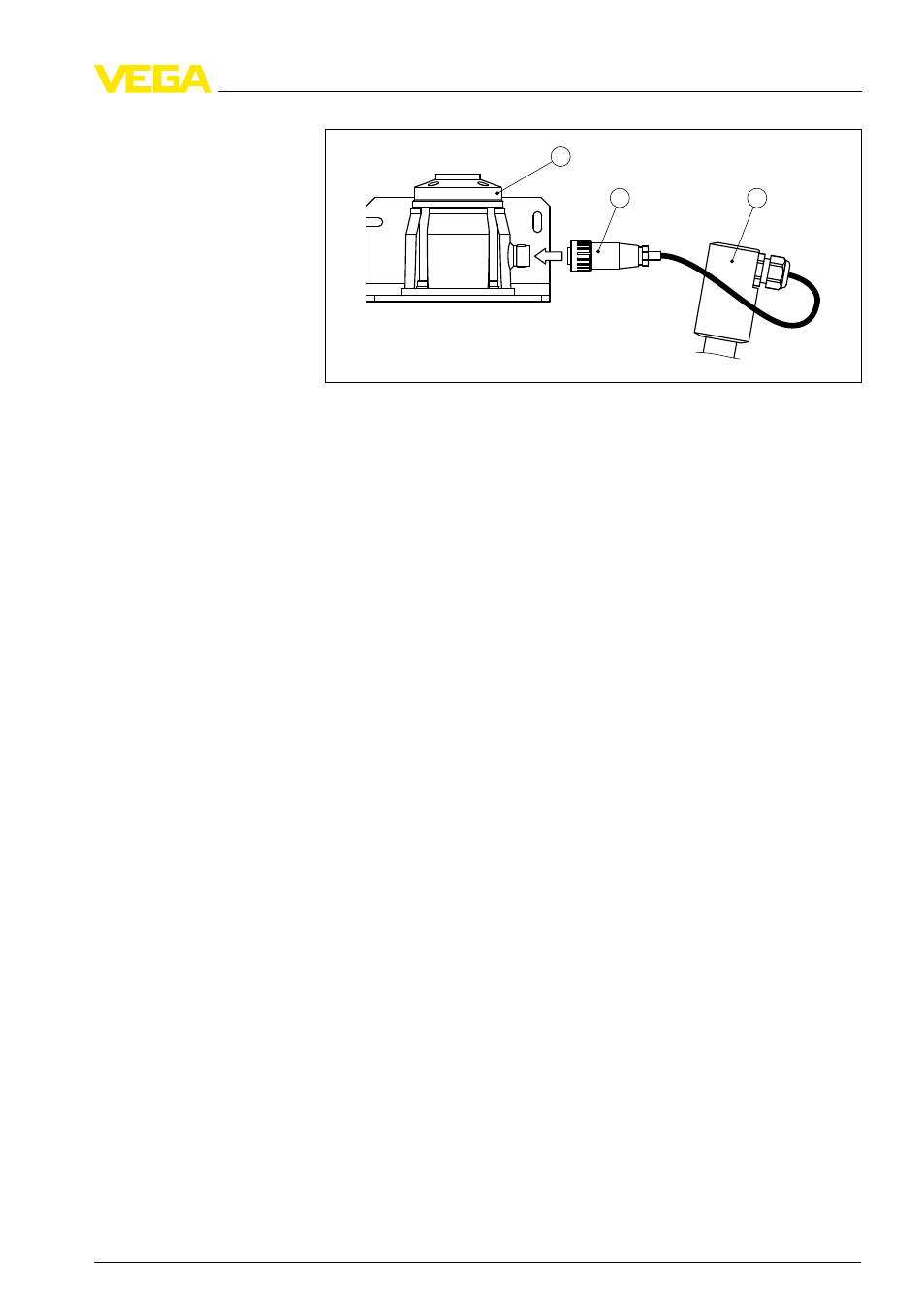

Рис. 7: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1
Цоколь корпуса с электроникой
2
Штекерный разъем
3
Соединительная деталь трубки преобразователя звука
Прибор в исполнении D поставляется в виде комплекта, в
который входят три части:
l
Преобразователь звука
l
Кабель преобразователя звука
l
Электроника для настенного монтажа
Для сборки прибора выполнить следующее:
1
Ослабить шестигранную гайку (3) на трубке преобразователя
звука.
2
Трубку преобразователя звука снизу вставить в монтажное
отверстие G1 A
3
Завинтить (SW 46) шестигранную гайку (3).
4
Выдвинуть штекер из соединительной насадки снизу и
вставить его в гнездо на трубке преобразователя звука
Сборка - Исполнение D
VEGASON
64 • Foundation Fieldbus
