5 Подключение к источнику питания
VEGACAP 62 • - реле (DPDT)
30004-R
U-131015
4
5
6
2
1
3

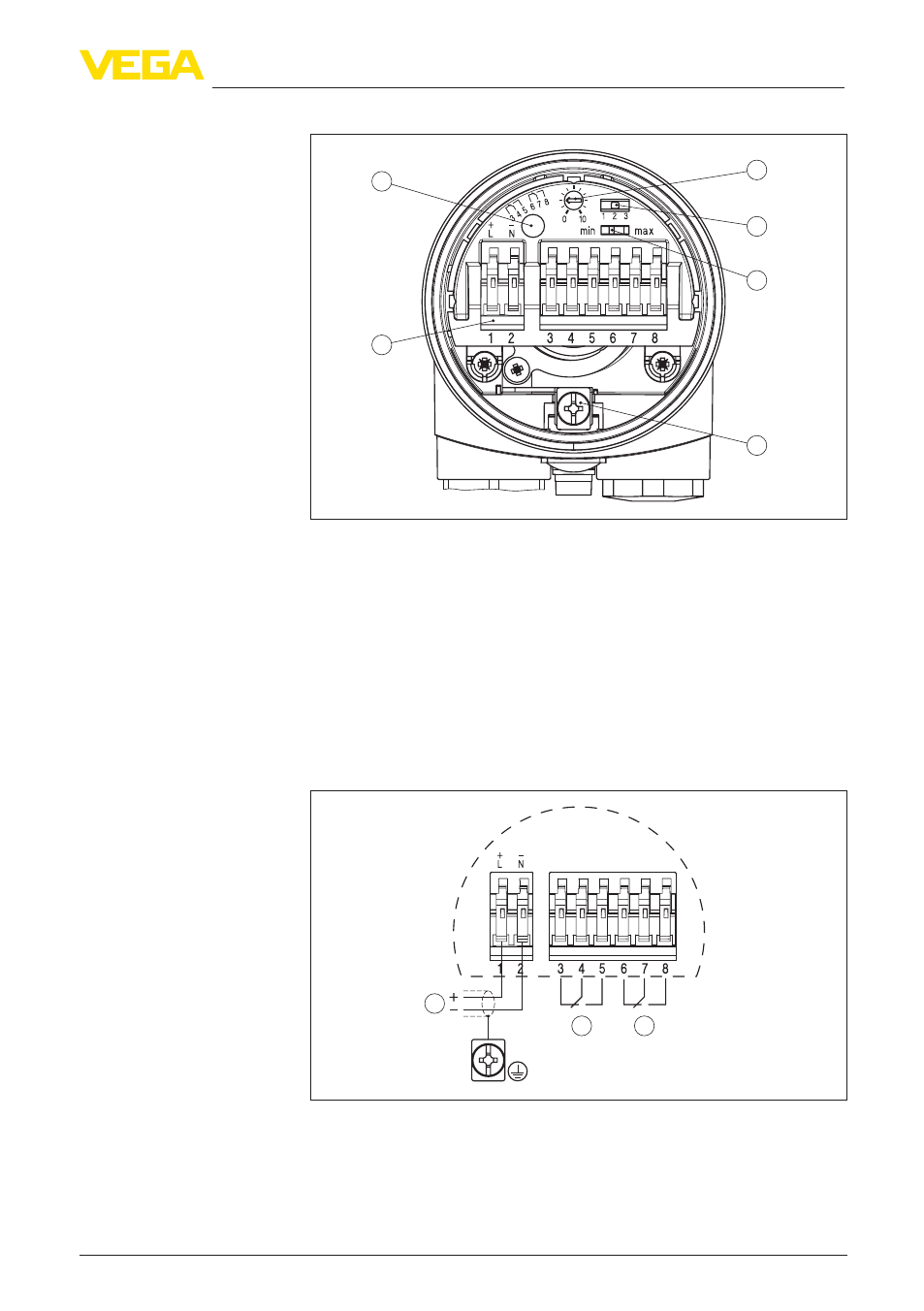

Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения
2 DIL-переключатель для выбора диапазона измерения
3 DIL-переключатель режимов работы
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Рекомендуется подключать VEGACAP 62 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Реле всегда показаны в состоянии покоя.
3
2
1
Рис. 11: Схема подключения
1 Релейный выход
2 Релейный выход
3 Питание
Отсек электроники и
подключения
Схема подключения
