VEGADIS 50
5

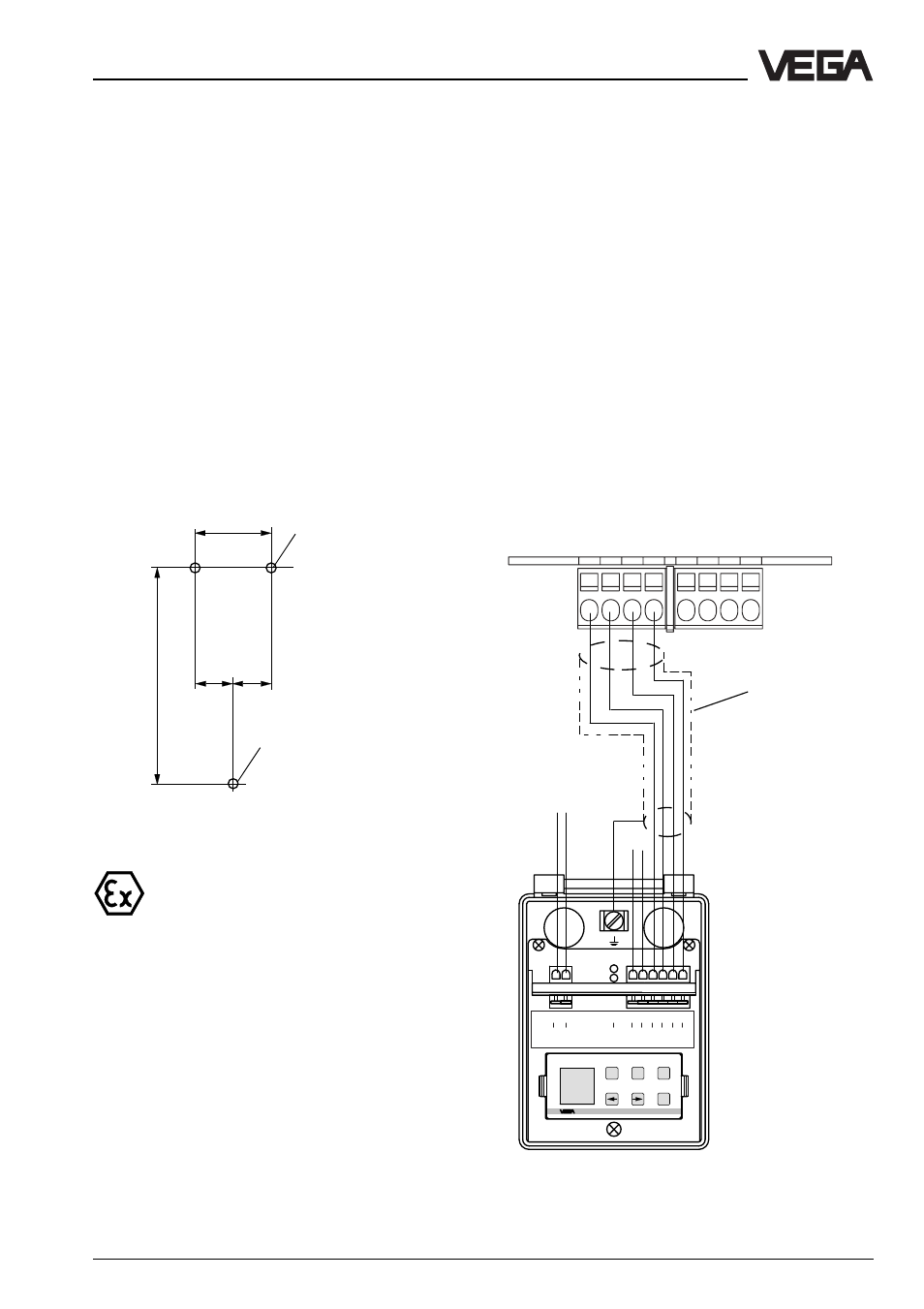

Монтаж, электрическое подключение
-
+
ESC
OK
Tank 1
m (d)
12.345
+
S E N S O R
D I S P L AY
1
2
3
4
5
6
7
8
-
1
2
C
5 6 7 8
4
3
(+) (-)
L1 N
Commu-
nication
+ -
4... 20mA
Display
1
2
C
5 6 7 8
4
3
VEGADIS 50
например, Радарный
датчик
Вход
датчика
Индикаторный
модуль
(в крышке
VEGADIS 50)
3 Электрическое
подключение
Указания:
Перед подключением отключите питаю-
щее напряжение со всех компонентов.
Открутите четыре винта на верхней сто-
роне прибора VEGADIS 50 и снимите
крышку корпуса со встроенным индика-
торным модулем.
Вы можете облегчить подключение и об-
служивание VEGADIS 50, если Вы прикру-
тите крышку корпуса двумя винтами сбо-
ку или внизу.
Подключайте VEGADIS 50 в соответствии
со следующей схемой подключения.
Используемые
датчики
VEGAPULS серии 50,
VEGASON серии 50,
VEGAFLEX серии 50,
VEGAPULS 81
38
ш5 *
108
19
19
ш5 *
* DG-отверстия на приборе
При Ех-применении Вы должны учи-
тывать специальные инструкции по
установке во взрывоопасных обла-
стях.
2 Монтаж
2.1 Указания по монтажу
Индикаторный прибор VEGADIS 50 вы
можете монтировать непосредственно на
стене с помощью трех винтов диаметром
5 мм или установить на шине 35 x 7,5 по
DIN EN 50 022.
Влажность
При монтаже на стене место ввода кабеля
должно быть направлено вниз, для избе-
жания проникновения влажности. Подво-
дите соединительные провода снизу.
Схема разметки VEGADIS 50
Экран
