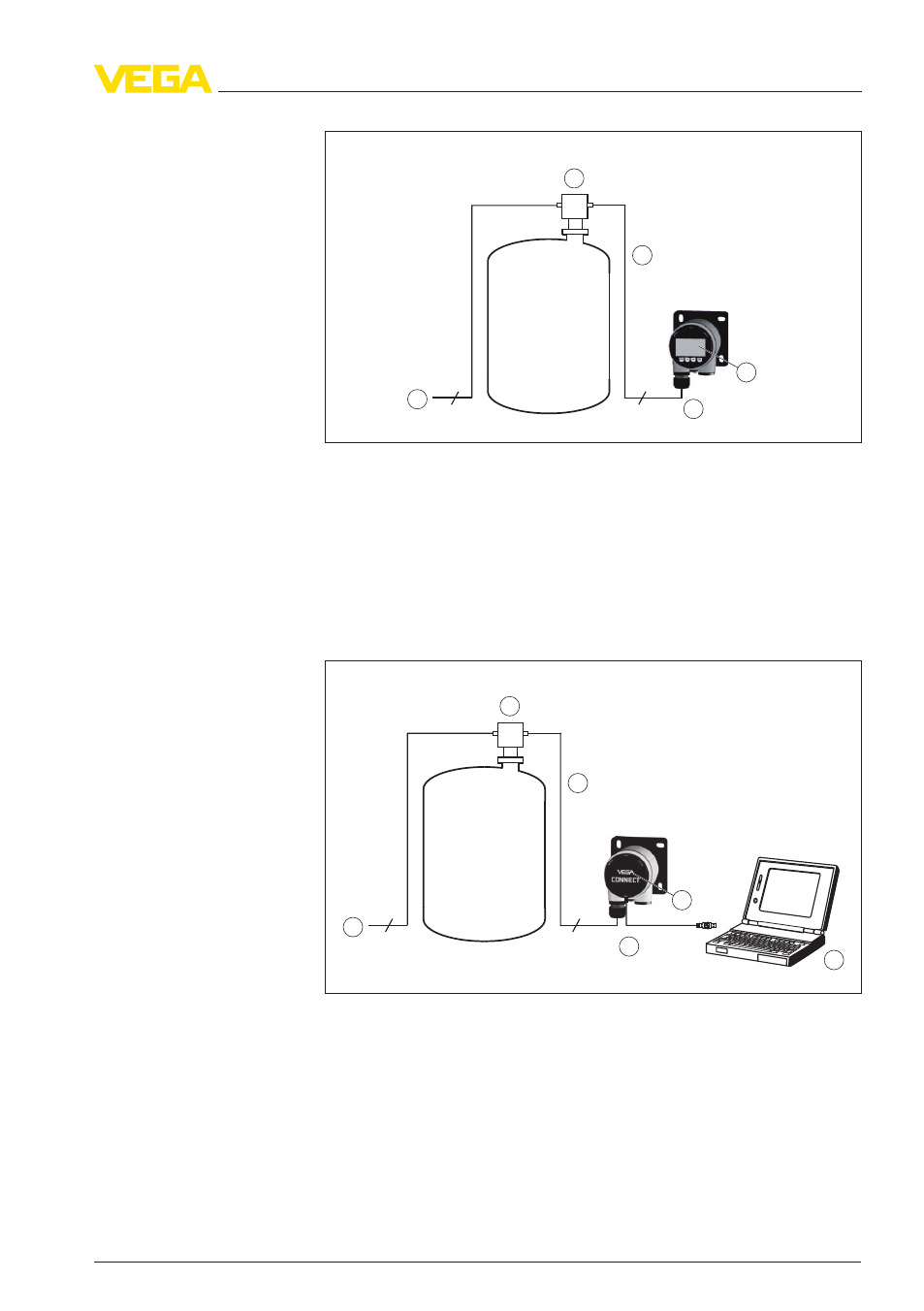

Рис. 3: Подключение VEGADIS 61 к датчику. Индикация измеренных
значений и настройка датчика выполняются через интегрированный
модуль индикации и настройки.

1

Питание/Выход сигнала датчика

2

Датчик

3

Соединительная линия VEGADIS 61 - датчик

4

VEGADIS 61

5

Модуль индикации/настройки

2

4

1

3

2

5

4

6

Рис. 4: Подключение VEGADIS 61 к датчику. Настройка датчика вы-
полняется через VEGACONNECT и ПК с PACTware

1

Питание/Выход сигнала датчика

2

Датчик

3

Соединительная линия VEGADIS 61 - датчик

4

VEGADIS 61

5

VEGACONNECT

6

ПК с ПО PACTware

Примеры применения
