VEGAFLEX 51V и 52V
2 1
Запуск в работу / Подключение индикаторного устройства VEGADIS 50

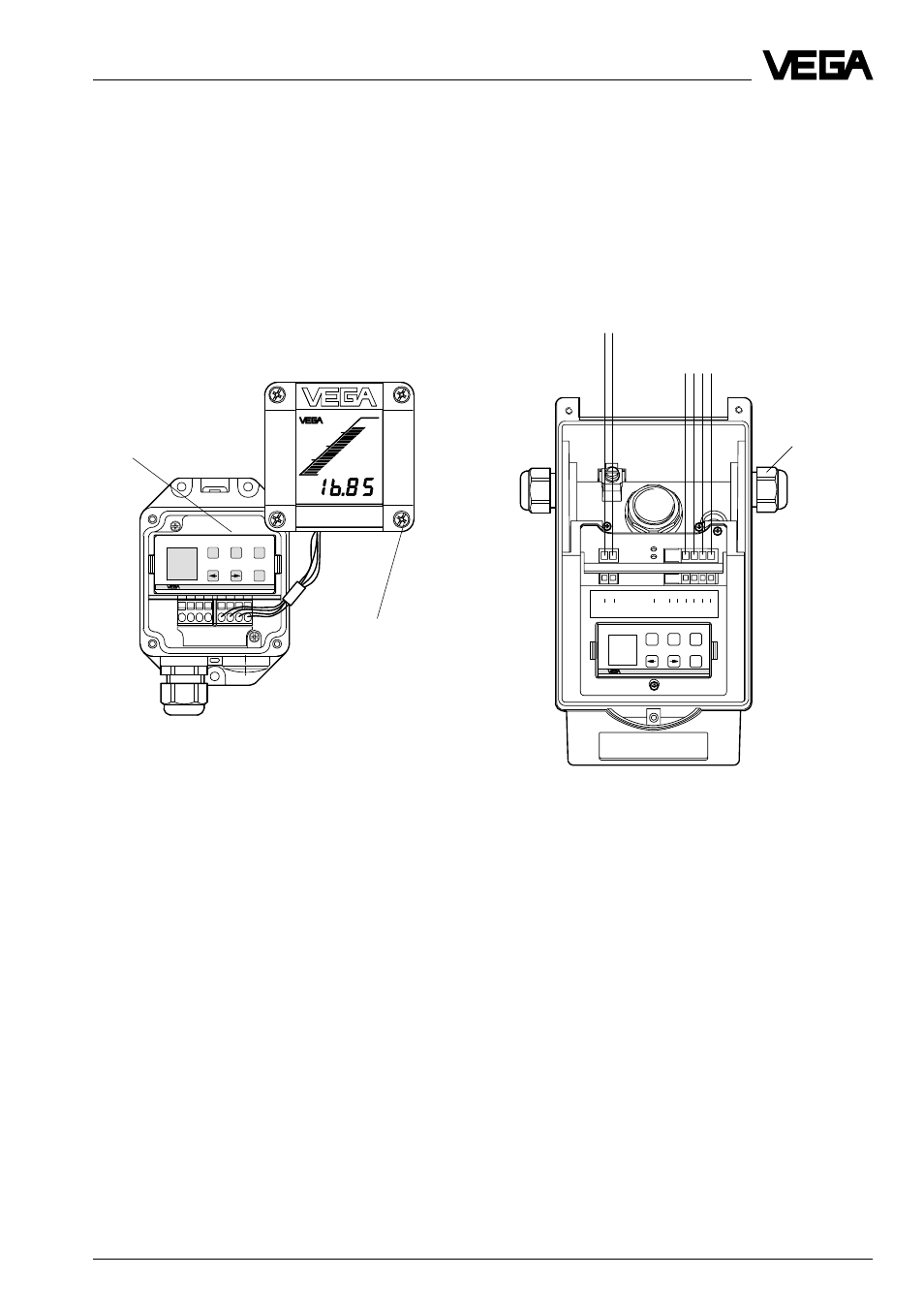

3.3 Подключение индикаторного устройства VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50.
Вы можете процесс подключения облег-
чить тем, что зафиксируете крышку кор-
пуса во время подключения справа на
корпусе двумя винтами (картинка).
VEGADIS 50
Двухпроводный датчик
-
+
ESC
OK
Tank 1
m (d)
12.345
Винты
Обслуживающий модуль
ESC
ESC
+
-
OK
OK
-
+
1
2
C
5
6
7
8
4
3
(+) (-)
L1 N
Commu-
nication
+ -
4...20mA
Display
1
2
C
5
6
7
8
4
3
VBUS
К VEGADIS 50
(использовать
экранированный кабель
см. рис. 3.1 а или 3.1b)
M20x1,5
