1
2
1
2

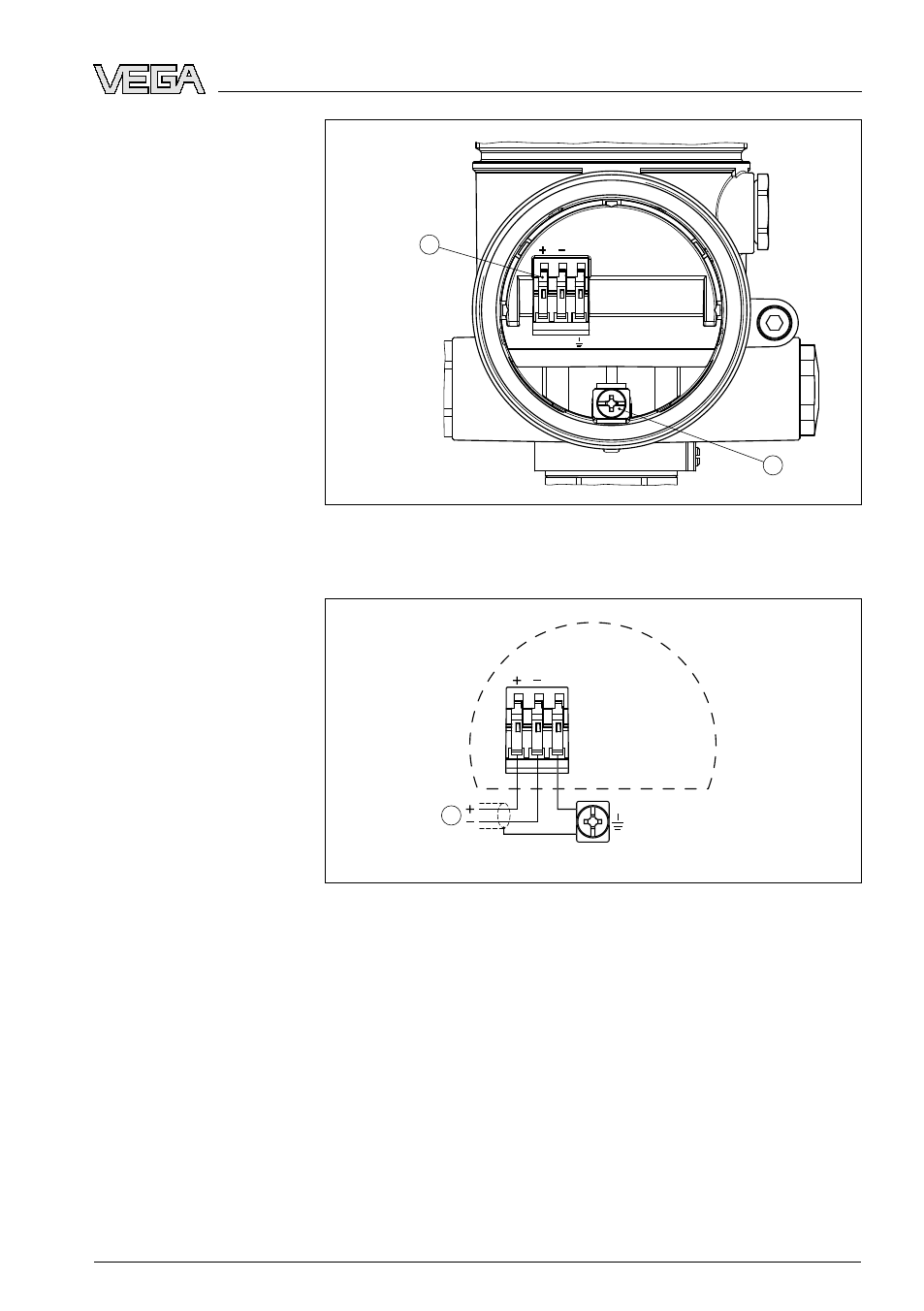

Рис. 17: Отсек подключения (двухкамерный корпус Ex-d)
1
Контакты для подключения питания и экрана кабеля
2
Клемма заземления для подключения экрана кабеля
1
1
2
Рис. 18: Схема подключения (двухкамерный корпус Ex-d)
1
Питание/Выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
Данное исполнение возможно только для устройств с измери-
тельными диапазонами абсолютного давления.
Отсек подключения
Схема подключения
VEGABAR
64 • Profibus PA
25
5 Подключение к источнику питания
28252
-
RU
-090227
