Схема измерения для пара, Типичные схемы измерения – Инструкция по эксплуатации VEGA VEGADIF 34 … 51
Страница 66
6 6
VEGADIF 34 … 51
5
5
2
1
6
6
7
6
-
+
4
3
Типичные схемы измерения
5
5
2
1
6
6
7
6
-
+
4
3
5
5
2
1
6
6
7
6
-
+
4
3
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Трубопровод

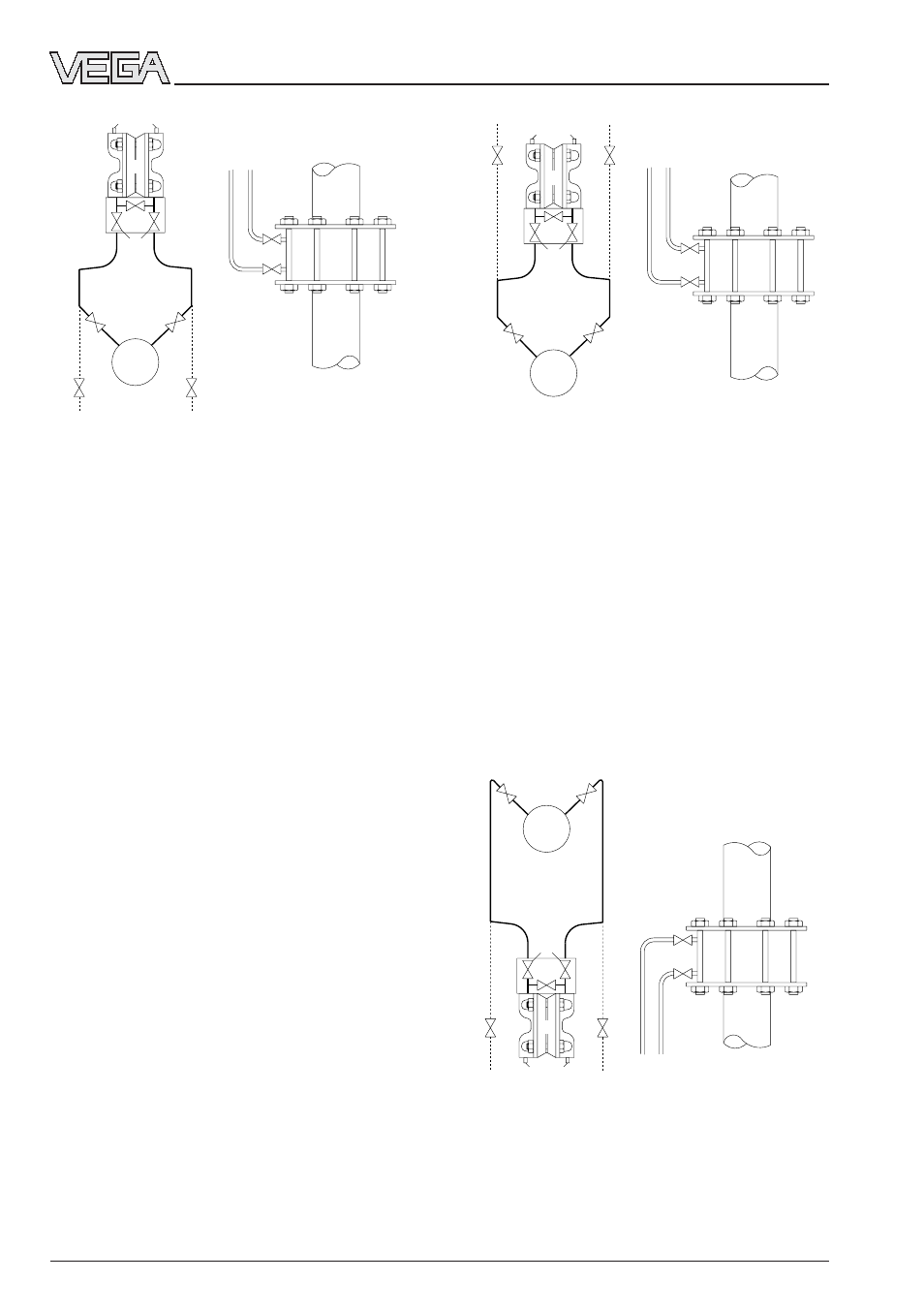

Схема измерения для пара
При измерении потока пара трубы подвода
давления должны быть заполнены конден-
сатом, для того чтобы защитить измери-
тельную ячейку от высокой температуры
горячего пара. Рекомендуемое место уста-
новки преобразователя - под местом заме-
ра давления.
Эта схема гарантирует к тому же равно-
мерное заполнение труб подвода давления
конденсатом. При этом заборные штуцеры
труб подвода давления монтируются сбоку
на одинаковой высоте. Сосуды в месте
забора давления гарантируют нивелирова-
ние гидростатического давления столба
конденсата.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Трубопровод
Если при измерении потока пара преобра-
зователь нужно монтировать из техничес-
ких соображений выше места забора дав-
ления, то следует принимать во внимание
точки изгиба труб подвода давления в
местах забора. Они должны иметь только
такую же высоту, для того чтобы избе-
жать искажения рабочего давления из-за
различной высоты столбов конденсата.
1 Впускные вентили
2 Вентиль выравнивания
3 Преобразователь
4 Вентили отвода воздуха или воды
5 Выдувной вентиль (при необходимости)
6 Запорные вентили
7 Трубопровод
