VEGAPULS 42, 44 und 45 – 4 … 20 mA
67
• Если Вы не хотите вводить данные, по-
киньте это меню с помощью “Abbrechen”.
• С помощью “OK” подтвердите предприня-
тый ввод данных.
• Нажмите в окне меню “Meßumgebung”
на “Beenden”.
Вы опять находитесь в окне меню “Sensor-
anpassung”.

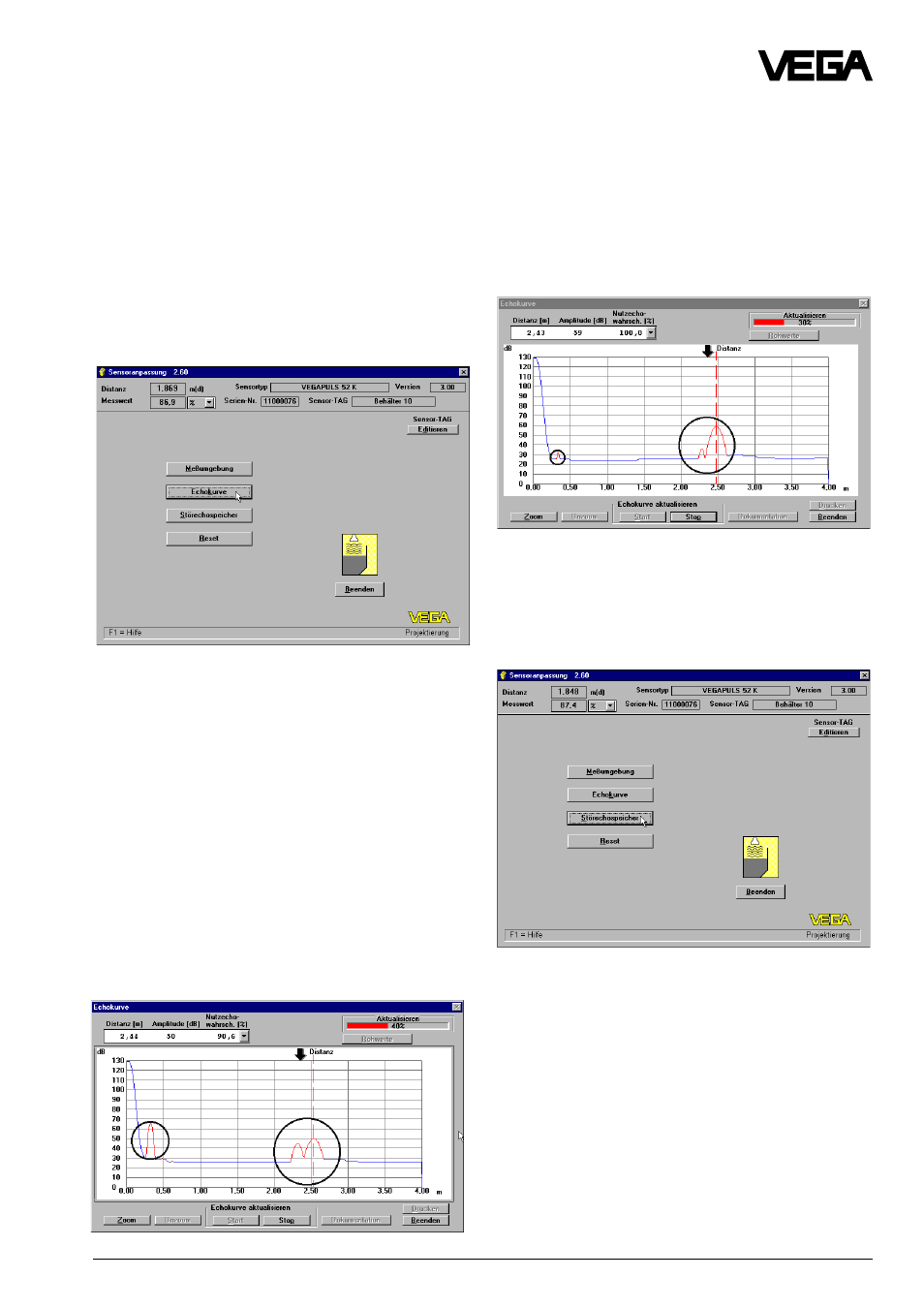

Эхо-кривая
С помощью пункта меню “Echokurve” Вы
можете увидеть уровень ультразвукового
эха. Если при наблюдении за эхо-кривой Вы
обнаружили, что получен сильный ложный
эхо-сигнал из-за конструкций резервуара,
может помочь корректировка положения
конструкций (если возможно), которая лока-
лизует и уменьшит величину ложного эхо-
сигнала. На следующей картинке Вы видите
эхо-кривую перед корректировкой угла
установки (направление на поверхность
заполняемого материала) с ложным эхо-
сигналом, который почти такой же величины,
как и эхо от заполняемого материала и
обусловлен распоркой резервуара.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого мате-
риала (ось датчика вертикально направлена
к поверхности заполняемого материала.).
Ложное эхо, например из-за распорки
резервуара, теперь более чем на 10 дБ
уменьшилось и более не будет влиять на
измерение.
• Покиньте окно меню “Echokurve”, нажав
“Beenden”.
Запоминание ложного эха
С помощью пункта “Störechospeicher” в
окне меню “Sensoranpassung” Вы можете
указать датчику охарактеризовать лож-
ный эхо-сигнал. Электроника датчика
запоминает ложный эхо-сигнал во внут-
реннем банке данных и обрабатывает
ложный эхо-сигнал как менее ценный, чем
полезное эхо.
Запуск в работу
