VEGAPULS 64 и 81
4 1
Монтаж и установка

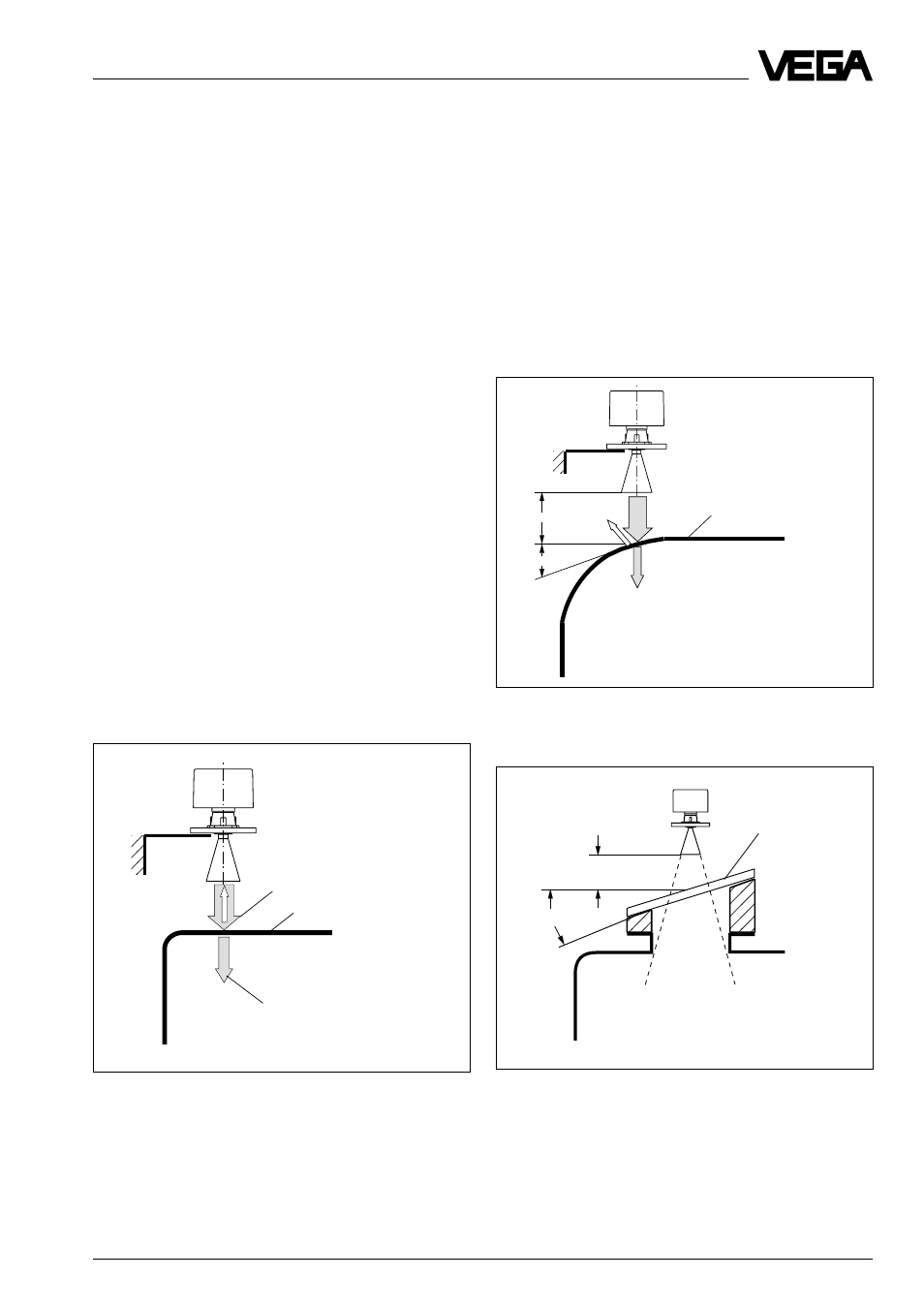

Ложные отражения от резервуара
Излучаемая мощность, отражение от ре-
зервуара и мощность радарного сигнала,
поступающая к заполняемому материалу
Ложные отражения от окна
Излучаемая
мощность
Мощность, поступаю-
щая к заполняемому
материалу
Пластмассовый
резервуар
~ 400 mm
35˚…45˚
~ 400 mm
35˚…45˚
Резервуар из пласт-
массы
Окно из стек-
ла/пластмас-
сы
4.4 Измерение через стенку резер-
вуара
Радарные сигналы могут проникать через
плохо проводящие материалы, такие как
стекло или пластмасса. Это свойство име-
ет большое значение для некоторых ви-
дов использования. В процессах, в кото-
рых высокая степень чистоты является
основным требованием, как например, при
изготовлении полупроводников или у
очень агрессивных материалов очень бла-
гоприятно, если система заполнения мате-
риала остается закрытой и можно изме-
рять через стенку резервуара из пласт-
массы.
У заполняемых материалов с хорошим от-
ражением осуществляется бесконтактное
измерение уровня заполнения. Заполняе-
мый материал с хорошей электрической
проводимостью или с
e
r
больше 10 может
измеряться через закрытый пластмассо-
вый резервуар.
Законы отражения
Физически это значит, что следует учиты-
вать основные законы отражения. Радар-
ный сигнал при прохождении пластмассы
частично отражается. Другая часть ра-
Часть радарного сигнала, отражаемая от
крышки резервуара, воспринимается дат-
чиком как ложный эхо – сигнал.
Если крышка резервуара или окно из пла-
стмассы, через которое проходят
лучи, наклонены к оси датчика под углом
от 35
0
до 45
0
, и датчик
с рупорной антен-
ной удален от резервуара или окна более
чем на 400 мм, ложный эхо – сигнал отра-
жается в сторону и не принимается.
дарного сигнала достигает заполняемого
материала в резервуаре и от него как по-
лезное отражение опять достигает радар-
ного датчика.
