VEGATOR 620...622
17
Настройка
• Очень медленно поворачивать
потенциометр (1) дальше по часовой
стрелке, пока не изменится
индикация состояния (2), т.е
индикатор должен загореться при
режиме А и погаснуть при режиме В.
Также отметить положение
потенциометра (1).
• Определить среднее значение между
двумя отметками и установить его
на потенциометре (1).
• Закрыть прозрачную крышку (15).
Устройство готово к работе.
Состояния релейного и транзисторного
выходов в режимах А и В такие же, как
в Примере 1 (см. страницу 16).

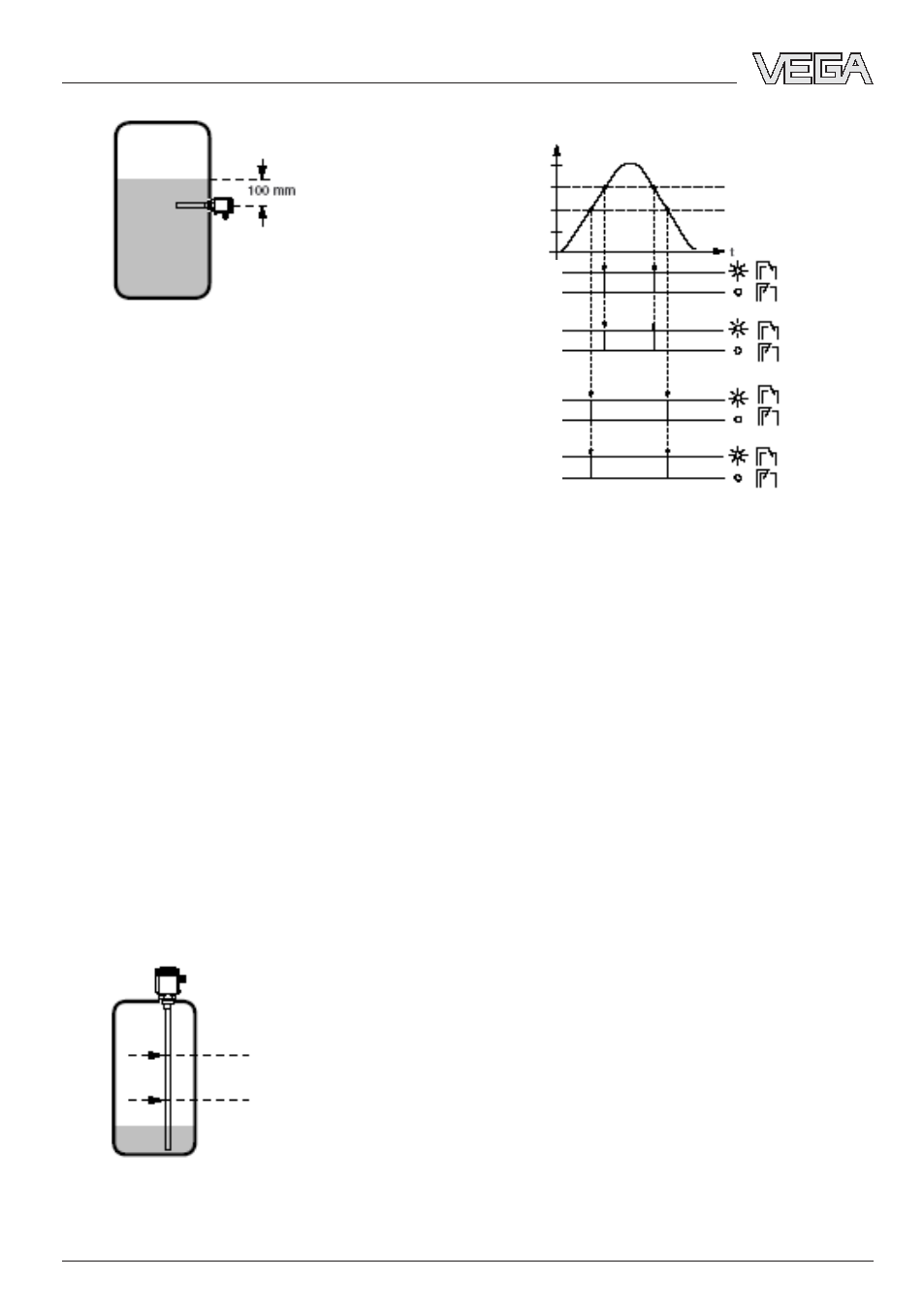

Пример 3
–
Два VEGATOR 620
–
Контроль двух отдельных точек (см.
см. 13 "Пример подключения
нескольких VEGATOR")
–
Датчики: вертикально установленные
емкостные зонды
Уровень 2
2. VEGATOR
Уровень 1
1. VEGATOR
Уровень/давление
12 13 14
12 13 14
12 13 14
12 13 14
Реле Транзистор
проводит
заперт
проводит
заперт
проводит
заперт
проводит
заперт
Точки
перекл.
Режим А
Режим В
Уровень 2
Уровень 1
Режим А
Режим В
1.VEGATOR
2.VEGATOR
Порядок установки
• Установить потенциометры (1) обоих
устройств на 10.
• Наполнить емкость до Уровня 1.
• Очень медленно поворачивать
потенциометр (1) первого VEGATOR
против часовой стрелки, пока не
изменится индикация состояния, т.е
индикатор (2) должен загореться при
режиме В и погаснуть при режиме А.
• Наполнить емкость до Уровня 2.
• Очень медленно поворачивать
потенциометр (1) второго VEGATOR
против часовой стрелки, пока не
изменится индикация состояния, т.е
индикатор (2) должен загореться при
режиме В и погаснуть при режиме А.
• Оба устройства готовы к работе.
Необходимо закрыть прозрачные
крышки (15).
